در سیستم‌های قدرت مدرن، تحلیل رفتار شبکه در شرایط مختلف بهره‌برداری و وقوع اغتشاشات از اهمیت بسیار بالایی برخوردار است. بررسی تغییرات ولتاژ، جریان، هارمونیک‌ها و مؤلفه‌های متقارن به مهندسان کمک می‌کند تا عملکرد تجهیزات، کیفیت توان و پایداری شبکه را با دقت بیشتری ارزیابی کنند. نرم‌افزار MATLAB/Simulink و به‌ویژه کتابخانه Simscape Electrical ابزارهای قدرتمندی را برای ایجاد مدل‌های دقیق سیستم قدرت و انجام مطالعات گذرا و ماندگار فراهم کرده‌اند. یکی از نمونه‌های کاربردی موجود در این مجموعه، شبیه‌سازی منبع سه‌فاز قابل برنامه‌ریزی همراه با اندازه‌گیری ولتاژ و جریان و تحلیل مؤلفه‌های متقارن است که امکان بررسی رفتار شبکه در مواجهه با تغییرات دامنه ولتاژ و تزریق هارمونیک را فراهم می‌کند.

در این شبیه‌سازی، از بلوک‌های Three-Phase Programmable Voltage Source، Three-Phase V-I Measurement و Sequence Analyzer استفاده می‌شود تا رفتار یک شبکه سه‌فاز تحت شرایط مختلف به‌صورت دقیق مورد مطالعه قرار گیرد. این مدل علاوه بر نمایش عملکرد تجهیزات اندازه‌گیری، کاربرد تحلیل فوریه و مؤلفه‌های متقارن را نیز در سیستم‌های قدرت نشان می‌دهد.

هدف از شبیه‌سازی

هدف اصلی این شبیه‌سازی، بررسی نحوه عملکرد یک شبکه سه‌فاز در هنگام تغییر دامنه ولتاژ و تزریق هارمونیک مرتبه پنجم است. همچنین نحوه استخراج مؤلفه مثبت ولتاژ اصلی و مؤلفه منفی هارمونیک توسط تحلیل‌گرهای توالی مورد بررسی قرار می‌گیرد. این تحلیل‌ها نقش مهمی در مطالعات کیفیت توان، تشخیص خطا، تحلیل عدم تعادل شبکه و طراحی تجهیزات حفاظتی دارند.

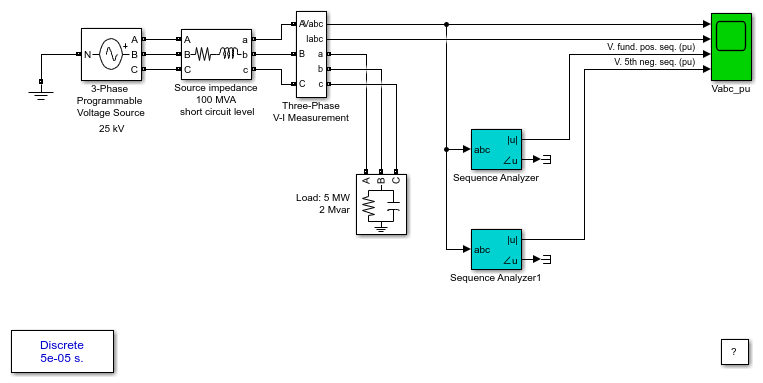

معرفی ساختار شبکه قدرت

شبکه مورد استفاده شامل یک منبع معادل سه‌فاز با ولتاژ نامی 25 کیلوولت است که سطح اتصال کوتاه آن برابر با 100 مگاولت‌آمپر در نظر گرفته شده است. این شبکه یک بار با توان اکتیو 5 مگاوات و توان راکتیو خازنی 2 مگاوار را تغذیه می‌کند. انتخاب این مقادیر باعث می‌شود شرایط عملکرد یک شبکه صنعتی واقعی تا حد زیادی شبیه‌سازی شود و پاسخ سیستم نسبت به تغییرات ولتاژ و اعوجاج هارمونیکی به‌خوبی قابل مشاهده باشد.

وجود بار خازنی در این مدل سبب می‌شود علاوه بر انتقال توان اکتیو، رفتار توان راکتیو شبکه نیز مورد بررسی قرار گیرد. این موضوع در مطالعات پایداری ولتاژ و کیفیت توان اهمیت فراوانی دارد زیرا بارهای خازنی و سلفی هر دو می‌توانند بر پاسخ گذرای شبکه تأثیر قابل توجهی داشته باشند.

منبع ولتاژ سه‌فاز قابل برنامه‌ریزی

یکی از مهم‌ترین بخش‌های این شبیه‌سازی، استفاده از بلوک منبع ولتاژ سه‌فاز قابل برنامه‌ریزی است. این بلوک امکان اعمال تغییرات مختلف روی ولتاژ منبع را در زمان‌های مشخص فراهم می‌کند. در ابتدای شبیه‌سازی، ولتاژ منبع دارای مؤلفه مثبت با دامنه 1 پریونیت و زاویه صفر درجه است. این وضعیت معادل عملکرد عادی شبکه در شرایط متعادل محسوب می‌شود.

در زمان 0.05 ثانیه دامنه ولتاژ مؤلفه مثبت به میزان 0.5 پریونیت افزایش پیدا می‌کند و مقدار آن به 1.5 پریونیت می‌رسد. این تغییر ناگهانی مشابه افزایش ولتاژ ناشی از تغییر شرایط بهره‌برداری، تغییر تنظیمات تجهیزات کنترلی یا وقوع برخی پدیده‌های گذرا در شبکه قدرت است.

در ادامه و در زمان 0.10 ثانیه، علاوه بر ولتاژ اصلی، یک مؤلفه هارمونیک مرتبه پنجم با دامنه 0.08 پریونیت و توالی منفی به سیستم اضافه می‌شود. این قسمت از شبیه‌سازی اهمیت ویژه‌ای دارد زیرا بسیاری از تجهیزات الکترونیک قدرت، درایوهای صنعتی و بارهای غیرخطی می‌توانند هارمونیک‌هایی با مرتبه‌های مختلف در شبکه تولید کنند که موجب کاهش کیفیت توان می‌شوند.

شروع شبیه‌سازی در حالت ماندگار

برای جلوگیری از ایجاد گذرای اولیه و دستیابی سریع به شرایط پایدار، تمامی منابع ولتاژ در ابتدای شبیه‌سازی با ولتاژ مثبت 25 کیلوولت، زاویه صفر درجه و فرکانس 60 هرتز مقداردهی اولیه شده‌اند. این ویژگی باعث می‌شود شبیه‌سازی از همان لحظه آغاز، شرایط بهره‌برداری عادی شبکه را نمایش دهد و نتایج حاصل از تغییرات برنامه‌ریزی‌شده با دقت بیشتری مورد تحلیل قرار گیرند.

اندازه‌گیری ولتاژ و جریان سه‌فاز

برای بررسی عملکرد بار و شبکه، از بلوک اندازه‌گیری ولتاژ و جریان سه‌فاز استفاده شده است. این بلوک امکان اندازه‌گیری همزمان ولتاژها و جریان‌های هر سه فاز را فراهم می‌کند و اطلاعات لازم را برای تحلیل کیفیت توان و رفتار دینامیکی سیستم در اختیار کاربر قرار می‌دهد.

یکی از ویژگی‌های مهم این بلوک، قابلیت نمایش مقادیر اندازه‌گیری‌شده به‌صورت پریونیت است. استفاده از سیستم پریونیت باعث می‌شود مقایسه نتایج در سطوح مختلف ولتاژ ساده‌تر شده و تحلیل سیستم‌های بزرگ قدرت با دقت و سرعت بیشتری انجام گیرد. همچنین بسیاری از روابط تحلیلی سیستم‌های قدرت بر مبنای مقادیر پریونیت ارائه می‌شوند.

تحلیل مؤلفه‌های متقارن توسط Sequence Analyzer

برای استخراج مؤلفه‌های متقارن از دو بلوک تحلیل‌گر توالی استفاده شده است. بلوک اول وظیفه اندازه‌گیری مؤلفه مثبت ولتاژ اصلی سه‌فاز را بر عهده دارد و بلوک دوم مؤلفه منفی مربوط به هارمونیک پنجم را استخراج می‌کند. این روش تحلیل یکی از کاربردی‌ترین ابزارهای مهندسی قدرت برای بررسی عدم تعادل شبکه و تحلیل هارمونیک‌ها محسوب می‌شود.

در سیستم‌های سه‌فاز، تجزیه ولتاژها و جریان‌ها به مؤلفه‌های مثبت، منفی و صفر امکان تحلیل دقیق شرایط غیرمتعادل را فراهم می‌کند. وجود مؤلفه منفی معمولاً نشان‌دهنده عدم تعادل یا حضور هارمونیک‌هایی است که می‌توانند موجب افزایش تلفات، ایجاد ارتعاشات مکانیکی در ماشین‌های الکتریکی و کاهش عمر تجهیزات شوند.

گسسته‌سازی مدل

تمام بخش‌های مدل شامل شبکه قدرت، منبع ولتاژ قابل برنامه‌ریزی و تحلیل‌گرهای توالی با زمان نمونه‌برداری 50 میکروثانیه گسسته شده‌اند. انتخاب این زمان نمونه‌برداری باعث می‌شود تغییرات سریع ولتاژ، جریان و هارمونیک‌ها با دقت مناسبی ثبت شوند و تحلیل رفتار دینامیکی سیستم بدون کاهش کیفیت نتایج انجام گیرد.

گسسته‌سازی با زمان نمونه‌برداری کوچک به‌ویژه در شبیه‌سازی مبدل‌های الکترونیک قدرت و تحلیل هارمونیک‌ها اهمیت فراوانی دارد، زیرا این تجهیزات دارای تغییرات سریع ولتاژ و جریان هستند و استفاده از گام زمانی بزرگ ممکن است منجر به کاهش دقت شبیه‌سازی شود.

بررسی نتایج شبیه‌سازی

پس از اجرای شبیه‌سازی، ابتدا سیستم در شرایط ماندگار با ولتاژ یک پریونیت فعالیت می‌کند. شکل موج‌های ولتاژ و جریان کاملاً متعادل بوده و مؤلفه مثبت سیستم مقدار نامی خود را نشان می‌دهد. این بخش بیانگر عملکرد طبیعی شبکه است.

در زمان 0.05 ثانیه افزایش دامنه ولتاژ داخلی منبع به 1.5 پریونیت باعث افزایش متناسب دامنه ولتاژ بار می‌شود. این تغییر در نمودارهای ولتاژ و جریان به‌وضوح قابل مشاهده است و تحلیل‌گر مؤلفه مثبت نیز افزایش دامنه ولتاژ اصلی را نمایش می‌دهد.

در مرحله بعد، با تزریق هارمونیک پنجم در زمان 0.10 ثانیه، اعوجاج هارمونیکی در شکل موج ولتاژ ظاهر می‌شود. تحلیل‌گر توالی که مؤلفه منفی هارمونیک پنجم را اندازه‌گیری می‌کند، حضور این هارمونیک را با دقت مشخص می‌کند. اگرچه دامنه هارمونیک تزریق‌شده برابر با 0.08 پریونیت است، اما در ترمینال بار مقدار آن تا حدود 0.14 پریونیت تقویت می‌شود. این افزایش ناشی از مشخصات امپدانسی شبکه و پاسخ فرکانسی سیستم قدرت است و نشان می‌دهد که برخی هارمونیک‌ها ممکن است در نقاط مختلف شبکه بزرگ‌تر از مقدار اولیه مشاهده شوند.

نکته مهم دیگر این است که تحلیل‌گرهای توالی بر پایه تبدیل فوریه عمل می‌کنند. بنابراین پاسخ آن‌ها دارای تأخیری معادل یک سیکل شبکه است. این ویژگی ذاتی روش تحلیل فوریه بوده و باید هنگام طراحی سیستم‌های حفاظتی یا کنترلی که به پاسخ سریع نیاز دارند مورد توجه قرار گیرد.

کاربردهای عملی این شبیه‌سازی

این شبیه‌سازی در آموزش درس سیستم‌های قدرت، کیفیت توان، حفاظت سیستم‌های قدرت و الکترونیک قدرت کاربرد فراوانی دارد. همچنین پژوهشگران می‌توانند از این مدل برای بررسی اثر انواع هارمونیک‌ها، تغییرات ولتاژ، عدم تعادل شبکه و عملکرد تجهیزات اندازه‌گیری استفاده کنند.

مهندسان صنعت نیز قادر خواهند بود با ایجاد تغییر در پارامترهای منبع، بار، سطح اتصال کوتاه یا نوع هارمونیک، شرایط مختلف بهره‌برداری را بررسی کرده و تأثیر آن‌ها را بر کیفیت توان و عملکرد تجهیزات ارزیابی کنند. انعطاف‌پذیری بالای این مدل سبب شده است که به عنوان یکی از نمونه‌های آموزشی ارزشمند در Simscape Electrical شناخته شود.

جمع‌بندی

شبیه‌سازی منبع سه‌فاز قابل برنامه‌ریزی، اندازه‌گیری ولتاژ و جریان و تحلیل مؤلفه‌های متقارن در MATLAB/Simulink یکی از نمونه‌های بسیار کاربردی برای درک رفتار دینامیکی سیستم‌های قدرت است. این مدل امکان بررسی همزمان تغییرات دامنه ولتاژ، تزریق هارمونیک، تحلیل مؤلفه‌های مثبت و منفی، اندازه‌گیری ولتاژ و جریان و مطالعه کیفیت توان را فراهم می‌کند. استفاده از بلوک‌های تخصصی Simscape Electrical در کنار تحلیل مبتنی بر فوریه، محیطی دقیق برای آموزش، تحقیق و توسعه الگوریتم‌های کنترلی و حفاظتی ایجاد کرده است. به همین دلیل، این شبیه‌سازی می‌تواند به عنوان مرجعی مناسب برای دانشجویان، پژوهشگران و مهندسان برق در زمینه تحلیل شبکه‌های قدرت و کیفیت توان مورد استفاده قرار گیرد.
