مقدمه

تحلیل تلفات توان یکی از مهم‌ترین مراحل در طراحی، ارزیابی و بهینه‌سازی مبدل‌های الکترونیک قدرت به شمار می‌رود. هر تجهیز نیمه‌هادی مانند دیود، ماسفت، IGBT یا تریستور در هنگام هدایت جریان و همچنین در فرآیند کلیدزنی، بخشی از انرژی الکتریکی را به گرما تبدیل می‌کند. این انرژی تلف‌شده علاوه بر کاهش بازده سیستم، موجب افزایش دمای قطعات، کاهش طول عمر تجهیزات و در مواردی ایجاد محدودیت در عملکرد مبدل می‌شود. به همین دلیل، مهندسان همواره تلاش می‌کنند قبل از ساخت نمونه واقعی، رفتار حرارتی و میزان تلفات توان تجهیزات را از طریق شبیه‌سازی بررسی کنند.

در این شبیه‌سازی، عملکرد یک یکسوساز سه‌فاز شامل شش دیود مورد ارزیابی قرار گرفته و میزان تلفات توان هر یک از دیودها با استفاده از قابلیت‌های نرم‌افزار Matlab و محیط Simscape Electrical تحلیل می‌شود. برای استخراج اطلاعات مربوط به توان تلف‌شده از تابع ee_getPowerLossSummary و همچنین متغیر power_dissipated استفاده می‌شود که امکان بررسی دقیق عملکرد هر قطعه را در طول زمان شبیه‌سازی فراهم می‌کنند.

اهمیت تحلیل تلفات توان در یکسوسازهای سه‌فاز

یکسوسازهای سه‌فاز از پرکاربردترین مبدل‌های الکترونیک قدرت هستند که در منابع تغذیه صنعتی، درایوهای موتور، شارژرهای توان بالا، سیستم‌های انتقال انرژی، ایستگاه‌های شارژ خودروهای الکتریکی و بسیاری از کاربردهای دیگر مورد استفاده قرار می‌گیرند. در این تجهیزات، دیودها وظیفه هدایت جریان را در بازه‌های مشخصی از سیکل ولتاژ بر عهده دارند و در هر لحظه تنها تعدادی از آن‌ها در مسیر جریان قرار می‌گیرند.

اگرچه دیودها نسبت به کلیدهای کنترل‌شونده دارای ساختار ساده‌تری هستند، اما همچنان دارای افت ولتاژ مستقیم بوده و همین موضوع باعث ایجاد تلفات هدایت می‌شود. علاوه بر این، در شرایط گذرا مانند راه‌اندازی سیستم یا شارژ اولیه خازن‌های لینک DC، میزان تلفات لحظه‌ای می‌تواند چندین برابر حالت عادی باشد. بنابراین بررسی این پدیده‌ها در مرحله شبیه‌سازی اهمیت بسیار زیادی دارد.

ساختار مدل شبیه‌سازی

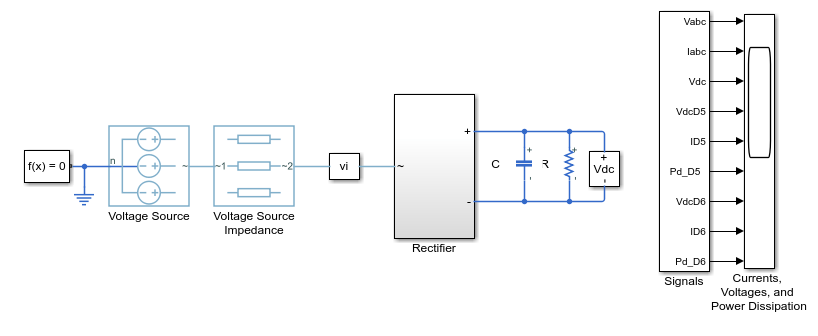

مدل مورد بررسی شامل یک یکسوساز پل سه‌فاز است که از شش دیود تشکیل شده است. این دیودها به گونه‌ای آرایش یافته‌اند که ولتاژ متناوب سه‌فاز را به ولتاژ مستقیم تبدیل می‌کنند. در سمت خروجی نیز یک بار DC به همراه خازن لینک قرار دارد که وظیفه کاهش ریپل ولتاژ خروجی را بر عهده دارد.

زمان کل شبیه‌سازی برابر با 0.5 ثانیه در نظر گرفته شده است تا علاوه بر بررسی رفتار گذرای مدار در لحظه راه‌اندازی، عملکرد آن در شرایط ماندگار نیز مورد تحلیل قرار گیرد. این بازه زمانی امکان مقایسه رفتار اولیه و عملکرد پایدار مدار را فراهم می‌کند.

استفاده از تابع ee_getPowerLossSummary

یکی از قابلیت‌های ارزشمند Simscape Electrical، امکان استخراج گزارش کامل تلفات توان اجزای مختلف مدار است. تابع ee_getPowerLossSummary اطلاعات مربوط به میزان انرژی تلف‌شده، میانگین توان، سهم هر قطعه از تلفات کل سیستم و سایر پارامترهای مرتبط را استخراج کرده و در اختیار کاربر قرار می‌دهد.

این قابلیت به طراح اجازه می‌دهد بدون انجام محاسبات دستی، به سرعت تشخیص دهد که کدام قطعات بیشترین سهم را در تولید گرما دارند و در نتیجه برای طراحی سیستم خنک‌کننده، انتخاب هیت‌سینک مناسب یا تغییر مشخصات قطعات تصمیم‌گیری دقیق‌تری انجام دهد.

بررسی متغیر power_dissipated

علاوه بر گزارش کلی، هر قطعه در Simscape Electrical دارای متغیری به نام power_dissipated است که توان تلف‌شده لحظه‌ای آن قطعه را نمایش می‌دهد. این متغیر امکان مشاهده تغییرات لحظه‌ای تلفات را در طول زمان فراهم می‌کند و یکی از ابزارهای مهم برای تحلیل رفتار دینامیکی تجهیزات نیمه‌هادی محسوب می‌شود.

با استفاده از این متغیر می‌توان نمودار تغییرات توان تلف‌شده را رسم کرد و زمان وقوع بیشترین تلفات، مدت زمان پدیده‌های گذرا و همچنین شرایط عملکرد پایدار را به صورت دقیق بررسی نمود.

نتایج تحلیل تلفات توان دیودها

نتایج شبیه‌سازی نشان می‌دهد که دیودهای D1، D2، D4 و D5 در طول بازه زمانی 0.5 ثانیه، به طور متوسط هر کدام حدود 52.19 وات توان را به صورت گرما تلف می‌کنند. این مقدار بیانگر عملکرد تقریباً یکنواخت این چهار دیود در طول فرآیند یکسوسازی است.

در مقابل، دیودهای D3 و D6 دارای میانگین تلفات اندکی بیشتر و برابر با حدود 52.22 وات هستند. اگرچه اختلاف این مقدار بسیار ناچیز است، اما علت آن بررسی دقیق رفتار گذرای مدار را ضروری می‌کند.

دلیل افزایش تلفات در دیودهای D3 و D6

علت اصلی افزایش میانگین تلفات در دیودهای D3 و D6، وقوع یک پدیده گذرا در ابتدای راه‌اندازی سیستم است. در لحظات اولیه، خازن موجود در سمت DC کاملاً تخلیه شده و برای رسیدن به ولتاژ نامی خود جریان بسیار بزرگی را از مدار دریافت می‌کند. این جریان هجومی باعث افزایش ناگهانی توان تلف‌شده در برخی از دیودها می‌شود.

مطابق نتایج شبیه‌سازی، پیش از زمان 1×10^-3 ثانیه، دیودهای D3 و D6 یک قله تلفات لحظه‌ای حدود 340 وات را تجربه می‌کنند. اگرچه این افزایش توان تنها مدت بسیار کوتاهی ادامه دارد، اما همان پدیده کوتاه باعث افزایش اندک میانگین توان تلف‌شده آن‌ها در کل بازه شبیه‌سازی می‌شود.

این موضوع اهمیت تحلیل گذرا را به خوبی نشان می‌دهد؛ زیرا اگر تنها به شرایط ماندگار توجه شود، ممکن است وقوع چنین تنش‌های حرارتی کوتاه‌مدتی کاملاً نادیده گرفته شود.

بررسی عملکرد در حالت ماندگار

برای حذف اثرات ناشی از راه‌اندازی، بازه زمانی بین 0.4 تا 0.5 ثانیه به عنوان شرایط ماندگار در نظر گرفته می‌شود. در این بازه، خازن خروجی به طور کامل شارژ شده، جریان‌ها به حالت پایدار رسیده‌اند و تمامی شرایط گذرا از بین رفته است.

نتایج نشان می‌دهد که در این شرایط، هر شش دیود تقریباً دارای میانگین تلفات یکسان و برابر با حدود 52.19 وات هستند. این موضوع نشان‌دهنده توزیع متقارن جریان میان شاخه‌های مختلف یکسوساز و صحت عملکرد مدار است.

اهمیت تحلیل تلفات در طراحی سیستم‌های قدرت

اطلاع از میزان دقیق تلفات هر قطعه نقش بسیار مهمی در طراحی سیستم‌های صنعتی دارد. بر اساس این اطلاعات می‌توان ظرفیت مناسب هیت‌سینک‌ها، نوع سیستم خنک‌کننده، جریان مجاز قطعات، محدوده دمای کاری و حتی جانمایی قطعات روی برد را تعیین کرد. همچنین این تحلیل‌ها امکان مقایسه قطعات مختلف و انتخاب بهترین گزینه از نظر بازده و عملکرد حرارتی را فراهم می‌کنند.

در پروژه‌های صنعتی، تنها بررسی ولتاژ و جریان کافی نیست و تحلیل حرارتی به یکی از مراحل اصلی فرآیند طراحی تبدیل شده است. در بسیاری از موارد، محدودیت عملکرد یک مبدل نه توسط ولتاژ یا جریان، بلکه توسط دمای قطعات تعیین می‌شود.

مزایای انجام این شبیه‌سازی در Matlab و Simscape Electrical

محیط Simscape Electrical ابزارهای متنوعی برای مدل‌سازی دقیق تجهیزات نیمه‌هادی، تحلیل انرژی، بررسی رفتار گذرا، محاسبه بازده، تحلیل حرارتی و استخراج گزارش‌های جامع در اختیار کاربران قرار می‌دهد. استفاده از این امکانات موجب کاهش هزینه‌های طراحی، کاهش نیاز به آزمایش‌های عملی و افزایش دقت فرآیند توسعه تجهیزات الکترونیک قدرت می‌شود.

امکان مشاهده هم‌زمان ولتاژها، جریان‌ها، توان تلف‌شده، انرژی تجمعی، تغییرات دما و عملکرد اجزای مختلف باعث می‌شود مهندسان بتوانند تمامی جنبه‌های عملکرد سیستم را در یک محیط واحد بررسی کرده و پیش از ساخت نمونه واقعی، مشکلات احتمالی را شناسایی و برطرف کنند.

جمع‌بندی

این شبیه‌سازی نحوه تحلیل تلفات توان در یک یکسوساز سه‌فاز را با استفاده از قابلیت‌های پیشرفته Matlab و Simscape Electrical معرفی می‌کند. نتایج نشان می‌دهد که اگرچه تمامی دیودها در شرایط ماندگار تقریباً دارای تلفات یکسان هستند، اما در لحظه راه‌اندازی به دلیل شارژ اولیه خازن لینک DC، برخی از دیودها با افزایش شدید و کوتاه‌مدت توان تلف‌شده مواجه می‌شوند. استفاده از تابع ee_getPowerLossSummary و متغیر power_dissipated امکان مشاهده این رفتارها را با دقت بالا فراهم می‌کند و اطلاعات ارزشمندی برای طراحی حرارتی، انتخاب تجهیزات مناسب، افزایش بازده و بهبود قابلیت اطمینان سیستم‌های الکترونیک قدرت در اختیار مهندسان قرار می‌دهد.
