در این محیط می‌توان انواع جعبه‌دنده‌ها را از نمونه‌های کلاسیک چهارسرعته تا ساختارهای مدرن هفت، هشت، نه و ده‌سرعته بررسی کرد. هر یک از این پیکربندی‌ها می‌تواند از نظر نسبت انتقال، بازده و نحوه عملکرد در دنده‌های مختلف مورد ارزیابی قرار گیرد. استفاده از ساختارهای متغیر در Simulink این امکان را فراهم می‌کند که تنها یکی از مدل‌های انتقال قدرت در هر اجرای شبیه‌سازی فعال باشد و کاربر بتواند بدون تغییر اساسی در ساختار کلی مدل، جعبه‌دنده موردنظر خود را انتخاب کند.
هدف از شبیه‌سازی Transmission Testbed
هدف اصلی این شبیه‌سازی ایجاد یک تست‌بد انتقال قدرت است؛ یعنی محیطی که در آن چند مدل مختلف جعبه‌دنده در یک ساختار آزمایشی مشترک قرار گرفته‌اند. در یک سامانه واقعی، مقایسه چند جعبه‌دنده مختلف ممکن است به ساخت نمونه‌های متعدد، تغییر اجزای مکانیکی و انجام آزمایش‌های جداگانه نیاز داشته باشد. اما در محیط شبیه‌سازی
می‌توان این فرایند را به شکل نرم‌افزاری انجام داد.
ساختار Transmission Testbed به گونه‌ای طراحی شده است که ورودی و خروجی سیستم آزمایشی ثابت باقی می‌ماند، در حالی که مدل انتقال قدرت داخلی می‌تواند تغییر کند. بنابراین می‌توان یک شرایط ورودی مشخص را به چند نوع جعبه‌دنده اعمال کرد و سپس سرعت ورودی، سرعت خروجی، نسبت انتقال و بازده هر پیکربندی را با یکدیگر مقایسه کرد.
این روش به‌خصوص در مراحل اولیه طراحی سامانه‌های انتقال قدرت خودرو اهمیت زیادی دارد. مهندس می‌تواند قبل از ساخت نمونه فیزیکی، رفتار انواع مختلف گیربکس را بررسی کرده و ساختاری را انتخاب کند که در شرایط کاری موردنظر عملکرد مناسب‌تری داشته باشد.

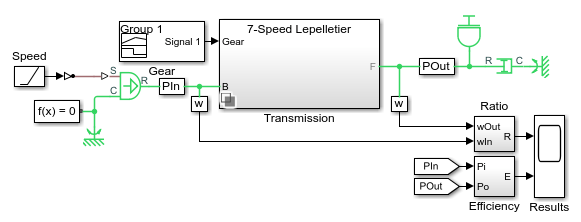

ساختار کلی مدل در Simscape Driveline
مدل Transmission Testbed در محیط Simscape Driveline ساخته شده است. Simscape Driveline مجموعه‌ای از ابزارهای تخصصی MATLAB برای مدل‌سازی سامانه‌های انتقال توان مکانیکی، چرخ‌دنده‌ها، شفت‌ها، کلاچ‌ها، ترمزها، دیفرانسیل‌ها و سایر اجزای مرتبط با انتقال قدرت است.
در این شبیه‌سازی، ساختار اصلی تست‌بد به گونه‌ای طراحی شده است که مدل‌های مختلف انتقال قدرت بتوانند در یک محیط مشتر
ک قرار بگیرند. بخش Transmission در این ساختار نقش اصلی را ایفا می‌کند و چندین گزینه متفاوت برای آن در نظر گرفته شده است. این گزینه‌ها در قالب یک Variant Subsystem سازمان‌دهی شده‌اند.
استفاده از Variant Subsystem باعث می‌شود مدل اصلی از نظر ساختاری ثابت بماند، اما پیاده‌سازی داخلی بخش انتقال قدرت قابل تغییر باشد. به عبارت دیگر، کاربر مجبور نیست برای هر جعبه‌دنده یک مدل مستقل از کل سیستم ایجاد کند. تنها گزینه فعال در بخش انتقال قدرت تغییر می‌کند و سایر قسمت‌های تست‌بد بدون تغییر باقی می‌مانند.
Variant Subsystem در مدل انتقال قدرت

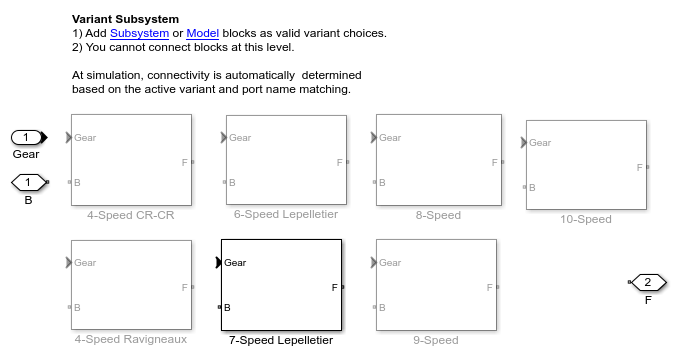

یکی از ویژگی‌های مهم این شبیه‌سازی، استفاده از ساختارهای متغیر برای انتخاب جعبه‌دنده است. در سطح Transmission Variant Subsystem، مدل‌های مختلف انتقال قدرت به صورت گزینه‌های مستقل نمایش داده می‌شوند. هر گزینه می‌تواند ساختار مکانیکی متفاوتی داشته باشد، اما همگی در چارچوب یک تست‌بد مشترک مورد استفاده قرار می‌گیرند.
این روش یک مزیت مهم در مدل‌سازی سیستم‌های پیچیده دارد. در صورتی که تمام جعبه‌دنده‌ها به صورت جداگانه در یک مدل قرار داده شوند، ساختار شبیه‌سازی به‌سرعت پیچیده و مدیریت آن دشوار خواهد شد. Variant Subsystem این مشکل را کاهش می‌دهد و امکان مدیریت چند مدل جایگزین را در یک ساختار من
ظم فراهم می‌کند.
در این مدل می‌توان از طریق لینک‌های موجود در محیط شبیه‌سازی، گزینه انتقال قدرت موردنظر را انتخاب کرد. روش دیگر انتخاب، استفاده از منوی مربوط به Variant در بلوک Transmission است. کاربر می‌تواند روی زیرسیستم Transmission کلیک راست کرده و از مسیر Variant → Override using مدل انتقال قدرت موردنظر را انتخاب کند.
این قابلیت برای مطالعات مقایسه‌ای بسیار کاربردی است، زیرا شرایط کلی آزمایش ثابت باقی می‌ماند و تنها مدل انتقال قدرت تغییر می‌کند. در نتیجه اختلاف مشاهده‌شده در خروجی‌ها را می‌توان با اطمینان بیشتری به تفاوت ساختار گیربکس‌ها نسبت داد.
بررسی جعبه‌دنده‌های مختلف
در تست‌بد موردنظر، نمونه‌هایی از جعبه‌دنده‌های چهارسرعته کلاسیک تا ساختارهای مدرن‌تر هفت، هشت، نه و ده‌سرعته در نظر گرفته شده‌اند. افزایش تعداد دنده‌ها در جعبه‌دنده‌های مدرن معمولاً با هدف دستیابی به شرایط کاری مناسب‌تر موتور، بهبود مصرف انرژی و فراهم کردن نسبت‌های انتقال متنوع‌تر انجام می‌شود.
در یک جعبه‌دنده چهارسرعته، تعداد محدودی نسبت انتقال در اختیار سامانه قرار دارد. بنابراین در هنگام تغییر شرایط کاری، فاصله بین نسبت‌های انتقال می‌تواند نسبتاً زیاد باشد. در مقابل، جعبه‌دنده‌های هفت، هشت، نه یا ده‌سرعته امکان انتخاب نسبت‌های نزدیک‌تر را فراهم می‌کنند و می‌توانند موتور را در محدوده کاری مط
لوبتری نگه دارند.
البته افزایش تعداد دنده‌ها به خودی خود به معنای افزایش قطعی بازده نیست. طراحی مجموعه چرخ‌دنده‌ها، تعداد کلاچ‌ها و اجزای درگیر، اصطکاک مکانیکی، نحوه تغییر دنده و ساختار داخلی گیربکس نیز بر عملکرد نهایی تأثیرگذار هستند. به همین دلیل، شبیه‌سازی چنین ساختارهایی برای بررسی هم‌زمان نسبت انتقال و بازده اهمیت زیادی دارد.
نمونه Lepelletier 7 Speed
یکی از ساختارهای قابل بررسی در این محیط، جعبه‌دنده هفت‌سرعته مبتنی بر معماری Lepelletier است. این ساختار نمونه‌ای از طراحی‌های چنددنده‌ای است که با ترکیب مجموعه‌های چرخ‌دنده سیاره‌ای و اجزای کنترلی مناسب می‌تواند چندین نسبت انتقال مختلف ایجاد کند.

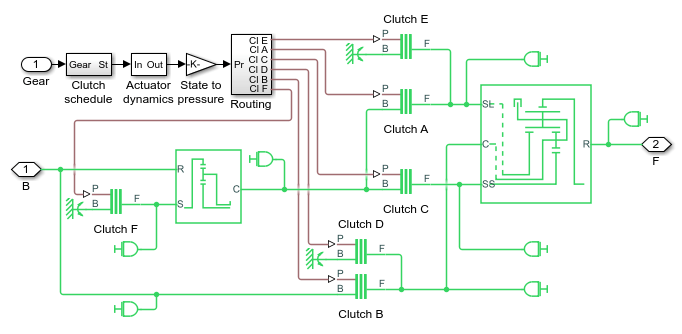

در مدل شبیه‌سازی، زیرسیستم Lepelletier 7 Speed ساختار داخلی این انتقال قدرت را نمایش می‌دهد. چنین مدلی به کاربر اجازه می‌دهد ارتباط میان مجموعه‌های چرخ‌دنده، مسیر انتقال توان و نسبت‌های مختلف ایجادشده در حالت‌های گوناگون را بررسی کند.
اهمیت این بخش صرفاً در مشاهده ساختار مکانیکی نیست؛ بلکه می‌توان رفتار دینامیکی گیربکس را نیز در هنگام اعمال ورودی مشخص بررسی کرد. سرعت ورودی و خروجی، تغییر نسبت انتقال در دنده‌های مختلف و بازده کلی از جمله پارامترهایی هستند که برای ارزیابی عملکرد چنین سامانه‌ای اهمیت دارند.
تنظیم نسبت انتقال و بازده
یکی از قابلیت‌های مهم تست‌بد این است که نسبت انتقال و بازده را می‌توان با تغییر اجزای هر پیکربندی انتقال قدرت بررسی و تنظیم کرد. نسبت انتقال تعیین می‌کند که سرعت و گشتاور ورودی چگونه به خروجی منتقل شوند. در یک جعبه‌دنده، انتخاب نسبت مناسب می‌تواند نقش مهمی در دستیابی به گشتاور خروجی موردنیاز یا حفظ سرعت موتور در محدوده مناسب داشته باشد.
از دیدگاه فیزیکی، نسبت انتقال مستقیماً بر رابطه سرعت و گشتاور اثر می‌گذارد. هنگامی که انتقال قدرت برای افزایش گشتاور طراحی شده باشد، معمولاً سرعت خروجی نسبت به ورودی کاهش پیدا می‌کند. در حالت عکس، کاهش نسبت انتقال می‌تواند سرعت خروجی بیشتری ایجاد کند. شبیه‌سازی این روابط به مهندس اجازه می‌دهد عملکرد گیربکس را در شرایط مختلف قبل از ساخت نمونه واقعی ارزیابی کند.
بازده نیز یکی دیگر از شاخص‌های مهم عملکرد است. در یک سامانه واقعی، تمام توان ورودی به توان مفید خروجی تبدیل نمی‌شود و بخشی از انرژی در اثر اصطکاک، لغزش و تلفات داخلی از بین می‌رود. در مدل Simscape می‌توان اثر این عوامل را در ساختار انتقال قدرت در نظر گرفت و بازده کلی را برای دنده‌های مختلف بررسی کرد.
تحلیل سرعت ورودی و خروجی

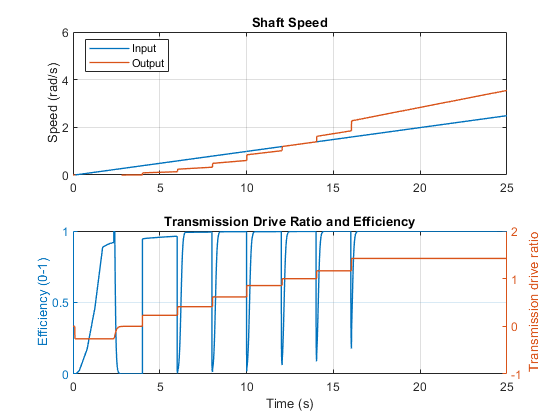

نتایج شبیه‌سازی Transmission Testbed شامل نمودارهایی از سرعت ورودی و خروجی انتقال قدرت است. این نمودارها یکی از مهم‌ترین ابزارهای ارزیابی عملکرد گیربکس محسوب می‌شوند، زیرا ارتباط مستقیم بین وضعیت ورودی و رفتار خروجی را نشان می‌دهند.
با مقایسه سرعت ورودی و خروجی می‌توان نسبت انتقال واقعی سیستم را در هر وضعیت بررسی کرد. اگر سرعت ورودی ثابت باشد، تغییر سرعت خروجی در هنگام تعویض دنده نشان‌دهنده تغییر نسبت انتقال است. در یک مدل دقیق‌تر، رفتار گذرای سیستم هنگام درگیری یا آزاد شدن اجزای مختلف نیز می‌تواند مورد توجه قرار گیرد.
این تحلیل برای بررسی کیفیت عملکرد گیربکس اهمیت دارد. تغییرات نامناسب سرعت، نوسان‌های شدید یا پاسخ‌های غیرمنتظره می‌توانند نشانه وجود مشکل در تنظیمات مکانیکی، پارامترهای مدل یا منطق تغییر دنده باشند. بنابراین نمودارهای سرعت علاوه بر نمایش عملکرد، ابزاری برای اعتبارسنجی مدل نیز محسوب می‌شوند.
استفاده از Simscape Logging برای تحلیل نتایج
یکی از امکانات مهم این شبیه‌سازی، استفاده از Simscape Logging برای ثبت و بررسی داده‌های سیستم است. در مدل‌های مکانیکی Simscape، تعداد زیادی متغیر فیزیکی وجود دارد که مشاهده و تحلیل آن‌ها برای ارزیابی عملکرد سیستم ضروری است.
با استفاده از داده‌های ثبت‌شده می‌توان رفتار سرعت، نسبت انتقال و سایر پارامترهای مرتبط با انتقال قدرت را پس از اجرای شبیه‌سازی بررسی کرد. این قابلیت به‌خصوص زمانی مفید است که هدف، مقایسه چند مدل انتقال قدرت در شرایط یکسان باشد.
در نتایج این شبیه‌سازی، نسبت‌های دنده و بازده کلی انتقال قدرت برای هر دنده قابل بررسی است. بنابراین کاربر می‌تواند برای هر وضعیت، رابطه میان نسبت انتقال و عملکرد سیستم را تحلیل کند و در نهایت تصویری جامع از رفتار جعبه‌دنده به دست آورد.
مقایسه چند جعبه‌دنده در شرایط یکسان
یکی از مهم‌ترین کاربردهای Transmission Testbed، امکان انجام آزمایش‌های مقایسه‌ای است. فرض کنید یک ورودی مکانیکی مشخص به چند جعبه‌دنده مختلف اعمال شود. در این شرایط می‌توان برای هر مدل، سرعت خروجی و بازده را ثبت کرد و نتایج را در کنار یکدیگر قرار داد.
این روش امکان بررسی تأثیر تعداد دنده‌ها و معماری مکانیکی را فراهم می‌کند. برای مثال، می‌توان بررسی کرد که یک جعبه‌دنده چهارسرعته در مقایسه با یک نمونه هفت‌سرعته چه تفاوتی در نسبت‌های انتقال دارد یا یک ساختار چنددنده‌ای چگونه می‌تواند محدوده وسیع‌تری از نسبت‌ها را پوشش دهد.
چنین مقایسه‌ای زمانی ارزش بیشتری پیدا می‌کند که تمام مدل‌ها با شرایط ورودی، بار و پارامترهای یکسان آزمایش شوند. در این صورت می‌توان نتایج به‌دست‌آمده را به صورت مستقیم با یکدیگر مقایسه کرد و اثر معماری انتقال قدرت را بهتر شناخت.
اهمیت این شبیه‌سازی در طراحی سامانه‌های انتقال قدرت
مدل Transmission Testbed نمونه‌ای مناسب از کاربرد شبیه‌سازی چندمدلی در مهندسی مکانیک و خودرو است. به جای آنکه هر مدل انتقال قدرت به صورت یک پروژه مستقل ساخته شود، یک محیط آزمایشی مشترک ایجاد شده است که امکان جایگزینی ساختارهای مختلف را فراهم می‌کند.
این رویکرد علاوه بر کاهش پیچیدگی مدل، فرایند توسعه و ارزیابی سیستم را نیز ساده‌تر می‌کند. مهندس می‌تواند یک تست‌بد استاندارد ایجاد کرده و سپس معماری‌های مختلف را به عنوان گزینه‌های جایگزین در آن قرار دهد. در نتیجه، ساختار کلی آزمایش ثابت باقی می‌ماند و تنها مؤلفه مورد مطالعه تغییر می‌کند.
از طرف دیگر، این روش می‌تواند در آموزش مباحث مربوط به جعبه‌دنده و انتقال قدرت نیز بسیار مفید باشد. دانشجو می‌تواند بدون نیاز به دسترسی به چندین گیربکس واقعی، رفتار انواع مختلف ساختارهای انتقال قدرت را در محیط MATLAB مشاهده و تحلیل کند. بررسی نسبت انتقال، سرعت ورودی و خروجی و بازده در یک محیط واحد، درک ارتباط میان طراحی مکانیکی و عملکرد دینامیکی را آسان‌تر می‌کند.
جمع‌بندی شبیه‌سازی Transmission Testbed
شبیه‌سازی Transmission Testbed در MATLAB و Simscape Driveline یک محیط آزمایشی انعطاف‌پذیر برای بررسی و مقایسه انواع جعبه‌دنده فراهم می‌کند. در این ساختار، مدل‌های مختلف انتقال قدرت از جعبه‌دنده‌های چهارسرعته تا نمونه‌های هفت، هشت، نه و ده‌سرعته در قالب یک Variant Subsystem مدیریت می‌شوند.
مهم‌ترین ویژگی این ساختار، امکان انتخاب و جایگزینی مدل انتقال قدرت بدون تغییر اساسی در تست‌بد است. کاربر می‌تواند مدل موردنظر را از طریق لینک‌های موجود یا تنظیمات Variant انتخاب کرده و سپس شبیه‌سازی را اجرا کند. نتایج حاصل نیز با استفاده از Simscape Logging قابل بررسی هستند و اطلاعاتی مانند سرعت ورودی و خروجی، نسبت انتقال و بازده هر دنده را در اختیار قرار می‌دهند.
بررسی نمونه‌هایی مانند Lepelletier 7 Speed نشان می‌دهد که محیط Simscape Driveline می‌تواند ساختارهای نسبتاً پیچیده انتقال قدرت را به شکل دقیق مدل‌سازی کند. در مجموع، این شبیه‌سازی ابزار مناسبی برای تحلیل عملکرد، مقایسه معماری‌های مختلف جعبه‌دنده و بررسی اثر نسبت انتقال و بازده بر رفتار سامانه انتقال قدرت محسوب می‌شود.
