بازده جعبه‌دنده یکی از پارامترهای مهم در ارزیابی عملکرد سامانه‌های انتقال توان مکانیکی است. هر جعبه‌دنده در هنگام انتقال توان از محور ورودی به محور خروجی، بخشی از توان مکانیکی دریافتی را به دلیل عواملی مانند اصطکاک، تلفات چرخ‌دنده‌ها، اصطکاک یاتاقان‌ها، لغزش و سایر پدیده‌های مکانیکی از دست می‌دهد. بنابراین توان مکانیکی موجود در محور خروجی معمولاً کمتر از توان واردشده به محور ورودی است. نسبت توان خروجی به توان ورودی، شاخص اصلی برای تعیین بازده جعبه‌دنده محسوب می‌شود.

در محیط MATLAB و به‌ویژه مجموعه Simscape Driveline، امکان ایجاد مدل‌های دقیق از سامانه‌های انتقال قدرت و بررسی کمیت‌های مکانیکی مختلف فراهم شده است. شبیه‌سازی Gearbox Efficiency Measurement یک نمونه کاربردی برای بررسی روش اندازه‌گیری بازده جعبه‌دنده است. در این شبیه‌سازی، محور ورودی جعبه‌دنده با سرعت ثابت به حرکت درمی‌آید و گشتاور اعمال‌شده به محور خروجی تغییر داده می‌شود. سپس توان مکانیکی در دو سمت ورودی و خروجی اندازه‌گیری شده و بازده جعبه‌دنده از نسبت این دو توان محاسبه می‌شود.

مفهوم بازده در جعبه‌دنده

برای تحلیل عملکرد یک جعبه‌دنده ابتدا باید ارتباط میان توان، گشتاور و سرعت زاویه‌ای را در نظر گرفت. توان مکانیکی یک محور از حاصل‌ضرب گشتاور و سرعت زاویه‌ای به دست می‌آید. بنابراین با اندازه‌گیری گشتاور و سرعت در محور ورودی و خروجی می‌توان توان عبوری از هر بخش را محاسبه کرد.

در حالت ایده‌آل، تمام توان ورودی باید بدون هیچ تلفاتی به خروجی منتقل شود. در چنین شرایطی بازده برابر با ۱۰۰ درصد خواهد بود. با این حال، جعبه‌دنده واقعی همواره دارای تلفات است و به همین دلیل بازده آن کمتر از مقدار ایده‌آل خواهد بود. این تلفات ممکن است با افزایش بار تغییر کنند؛ بنابراین بازده جعبه‌دنده الزاماً یک مقدار ثابت در تمام شرایط کاری نیست.

در این شبیه‌سازی، تمرکز اصلی بر بررسی وابستگی بازده به بار مکانیکی است. به این منظور سرعت محور ورودی ثابت نگه داشته شده و گشتاور بار در محور خروجی تغییر می‌کند. با تغییر گشتاور، شرایط کاری جعبه‌دنده تغییر کرده و توان ورودی و خروجی در نقاط مختلف کاری قابل بررسی خواهد بود.

ساختار کلی شبیه‌سازی

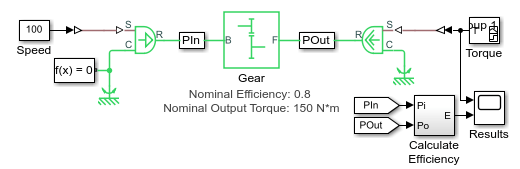

مدل مورد استفاده از چند بخش اصلی تشکیل شده است که در کنار یکدیگر امکان اندازه‌گیری بازده جعبه‌دنده را فراهم می‌کنند. در بخش ورودی، یک محرک مکانیکی سرعت محور را روی مقدار مشخصی ثابت نگه می‌دارد. محور ورودی به جعبه‌دنده متصل است و جعبه‌دنده وظیفه انتقال توان و تغییر نسبت سرعت و گشتاور را بر عهده دارد.

در طرف دیگر جعبه‌دنده، یک گشتاور متغیر به محور خروجی اعمال می‌شود. این گشتاور نقش بار مکانیکی را دارد و با تغییر آن می‌توان رفتار جعبه‌دنده را در محدوده‌های مختلف بار بررسی کرد. در نتیجه، شبیه‌سازی به جای بررسی عملکرد جعبه‌دنده در یک نقطه کاری ثابت، مجموعه‌ای از شرایط کاری مختلف را ایجاد می‌کند.

در دو طرف جعبه‌دنده نیز کمیت‌های مکانیکی مورد نیاز برای محاسبه توان اندازه‌گیری می‌شوند. اندازه‌گیری هم‌زمان توان ورودی و خروجی این امکان را فراهم می‌کند که مقدار تلفات و بازده جعبه‌دنده در شرایط مختلف محاسبه شود.

اندازه‌گیری توان در محور ورودی

توان ورودی یکی از مهم‌ترین کمیت‌های مورد نیاز در این شبیه‌سازی است. از آنجا که سرعت محور ورودی ثابت نگه داشته می‌شود، تغییرات توان ورودی عمدتاً تحت تأثیر تغییر گشتاور مورد نیاز سیستم قرار می‌گیرد. در شرایطی که بار خروجی افزایش پیدا می‌کند، جعبه‌دنده برای انتقال این توان به ورودی نیازمند گشتاور بیشتری خواهد بود.

در مدل Simscape، کمیت‌های مکانیکی محور می‌توانند توسط حسگرهای مناسب اندازه‌گیری شوند. با در اختیار داشتن سرعت زاویه‌ای و گشتاور محور، توان مکانیکی ورودی قابل محاسبه است. این مقدار مبنایی برای مقایسه با توان خروجی خواهد بود.

اهمیت اندازه‌گیری دقیق توان ورودی در این است که کوچک‌ترین اختلاف میان توان ورودی و خروجی در واقع بیانگر بخشی از انرژی است که در فرآیند انتقال قدرت از بین رفته است. بنابراین برای ارزیابی صحیح مدل تلفات جعبه‌دنده، هر دو توان باید با یک مرجع زمانی و تحت شرایط کاری یکسان اندازه‌گیری شوند.

اندازه‌گیری توان در محور خروجی

در سمت خروجی، گشتاور بار تغییر داده می‌شود و سرعت محور خروجی نیز تحت تأثیر نسبت انتقال جعبه‌دنده قرار می‌گیرد. بنابراین حتی اگر سرعت ورودی ثابت باشد، سرعت و گشتاور خروجی لزوماً ثابت نخواهند بود.

با اندازه‌گیری گشتاور و سرعت زاویه‌ای محور خروجی می‌توان توان مکانیکی خروجی را تعیین کرد. این توان نشان‌دهنده مقدار توانی است که پس از عبور از جعبه‌دنده به بار تحویل داده می‌شود. مقایسه این مقدار با توان ورودی، اطلاعات مهمی درباره عملکرد جعبه‌دنده ارائه می‌کند.

در یک جعبه‌دنده واقعی، توان خروجی به دلیل وجود تلفات مکانیکی کمتر از توان ورودی خواهد بود. بنابراین مشاهده اختلاف میان این دو مقدار در نتایج شبیه‌سازی کاملاً طبیعی است و در واقع یکی از اهداف اصلی مدل محسوب می‌شود.

محاسبه بازده جعبه‌دنده

بازده جعبه‌دنده از نسبت توان خروجی به توان ورودی به دست می‌آید. به صورت مفهومی، اگر توان ورودی را P_in و توان خروجی را P_out در نظر بگیریم، بازده از رابطه زیر محاسبه می‌شود:

η = P_out / P_in

برای نمایش بازده به صورت درصدی، مقدار حاصل در ۱۰۰ ضرب می‌شود. به عنوان نمونه، اگر یک جعبه‌دنده در یک نقطه کاری ۹۵ درصد از توان ورودی را به خروجی منتقل کند، ۵ درصد از توان در فرآیند انتقال به صورت تلفات ظاهر شده است.

البته مقدار بازده در این شبیه‌سازی به صورت یک مقدار ثابت در نظر گرفته نمی‌شود. هدف اصلی آزمایش این است که نشان داده شود بازده چگونه با تغییر گشتاور بار تغییر می‌کند. در نتیجه می‌توان یک منحنی بازده برحسب بار ایجاد کرد و رفتار جعبه‌دنده را در شرایط کاری مختلف مورد بررسی قرار داد.

تأثیر گشتاور بار بر بازده

یکی از بخش‌های مهم این شبیه‌سازی، بررسی وابستگی بازده به گشتاور بار است. در ابتدای فرآیند، بار خروجی در یک مقدار مشخص قرار دارد و سپس مقدار آن تغییر می‌کند. با افزایش بار، توان منتقل‌شده در سیستم افزایش پیدا می‌کند و نقطه کاری جعبه‌دنده نیز تغییر می‌یابد.

در مدل‌های واقعی، تلفات ممکن است شامل مؤلفه‌هایی باشند که به سرعت و بار وابستگی متفاوتی دارند. برای مثال، بخشی از تلفات می‌تواند به اصطکاک وابسته باشد و بخشی دیگر با افزایش بار افزایش پیدا کند. به همین دلیل منحنی بازده می‌تواند در بارهای مختلف شکل متفاوتی داشته باشد.

این موضوع از دیدگاه مهندسی اهمیت زیادی دارد؛ زیرا یک جعبه‌دنده ممکن است در یک نقطه کاری مشخص بازده بالایی داشته باشد، اما در شرایط کاری بسیار متفاوت رفتار دیگری نشان دهد. شبیه‌سازی امکان بررسی این تغییرات را بدون نیاز به انجام آزمایش‌های فیزیکی متعدد فراهم می‌کند.

پارامتر بازده در مدل جعبه‌دنده

یکی از نکات مهم در این مثال آن است که نتایج شبیه‌سازی در نقطه نامی با پارامترهای تعریف‌شده برای بازده جعبه‌دنده مطابقت دارند. این موضوع نشان می‌دهد که مدل مورد استفاده در Simscape Driveline می‌تواند رفتار تعریف‌شده برای عنصر جعبه‌دنده را در شرایط نامی بازتولید کند.

در واقع، این شبیه‌سازی علاوه بر اینکه روش محاسبه بازده را نشان می‌دهد، می‌تواند برای بررسی صحت تنظیمات مدل نیز مورد استفاده قرار گیرد. اگر مقدار بازده اندازه‌گیری‌شده در نقطه نامی با مقدار تعریف‌شده در پارامترهای جعبه‌دنده مطابقت داشته باشد، می‌توان نتیجه گرفت که مسیر اندازه‌گیری توان و محاسبه بازده مطابق انتظار عمل می‌کند.

نقش Simscape Logging در بررسی نتایج

یکی از قابلیت‌های مهم Simscape، امکان ثبت و بررسی کمیت‌های فیزیکی در طول اجرای شبیه‌سازی است. Simscape Logging این امکان را فراهم می‌کند که داده‌های مربوط به اجزای مدل پس از اجرای شبیه‌سازی مورد بررسی قرار گیرند.

در این مثال، نتایج ثبت‌شده برای نمایش رابطه میان بار و بازده مورد استفاده قرار می‌گیرند. با تحلیل این داده‌ها می‌توان مشاهده کرد که بازده جعبه‌دنده با تغییر گشتاور بار چگونه تغییر می‌کند. این روش برای تحلیل مدل‌های پیچیده‌تر انتقال قدرت نیز کاربرد دارد؛ زیرا به جای مشاهده صرفاً یک مقدار نهایی، رفتار سیستم در طول زمان و در نقاط کاری مختلف قابل بررسی خواهد بود.

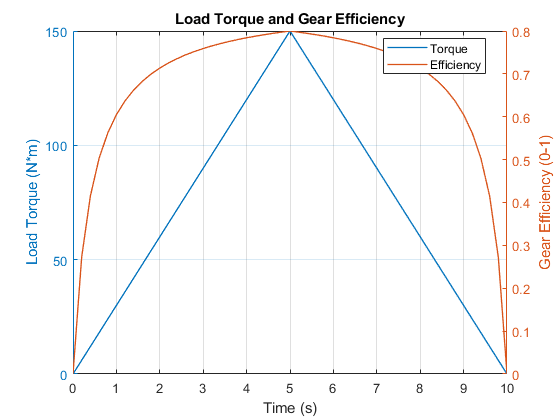

نمودار حاصل از Simscape Logging نشان‌دهنده بازده وابسته به بار در مدل جعبه‌دنده است. در این آزمایش، جعبه‌دنده با سرعت ثابت به حرکت درمی‌آید و گشتاور بار تغییر داده می‌شود. سپس بازده محاسبه‌شده در شرایط مختلف با پارامترهای مدل مقایسه می‌شود.

اهمیت نقطه نامی در تحلیل جعبه‌دنده

نقطه نامی یکی از نقاط مرجع مهم در مشخصات عملکردی تجهیزات انتقال قدرت است. در این شبیه‌سازی، بازده در نقطه نامی دقیقاً با مقدار تعیین‌شده در پارامتر جعبه‌دنده مطابقت دارد. این ویژگی اهمیت زیادی برای اعتبارسنجی مدل دارد.

به عبارت دیگر، اگر کاربر یک جعبه‌دنده را با مشخصات مشخص مدل‌سازی کند، می‌تواند شرایط نامی را در شبیه‌سازی ایجاد کرده و مقدار بازده محاسبه‌شده را با مقدار مورد انتظار مقایسه کند. چنین روشی در فرآیند اعتبارسنجی مدل‌های مهندسی بسیار مفید است.

کاربرد شبیه‌سازی در طراحی سامانه‌های انتقال قدرت

بررسی بازده جعبه‌دنده تنها به یک آزمایش ساده محدود نمی‌شود. در پروژه‌های مهندسی، بازده انتقال قدرت می‌تواند بر توان مورد نیاز موتور، میزان مصرف انرژی، تولید حرارت و عملکرد کلی سامانه تأثیر مستقیم داشته باشد. بنابراین بررسی این پارامتر در مرحله طراحی اهمیت زیادی دارد.

با استفاده از MATLAB و Simscape Driveline می‌توان جعبه‌دنده را در کنار سایر اجزای سیستم مانند موتور، کلاچ، ترمز، شفت، چرخ‌دنده و بار مکانیکی قرار داد و عملکرد کل سامانه را بررسی کرد. در چنین شرایطی می‌توان تأثیر تغییر نسبت انتقال، سرعت ورودی و گشتاور بار را بر توان و بازده سیستم ارزیابی کرد.

همچنین می‌توان از همین ساختار برای مقایسه چند مدل مختلف جعبه‌دنده استفاده کرد. در این حالت، شرایط ورودی و بار برای مدل‌ها یکسان نگه داشته می‌شود و بازده هر مدل در محدوده کاری مشخص محاسبه خواهد شد. این رویکرد به مهندس اجازه می‌دهد رفتار مدل‌ها را به صورت کمی و بر اساس داده‌های شبیه‌سازی بررسی کند.

مزایای استفاده از MATLAB و Simscape Driveline

یکی از مزیت‌های مهم استفاده از Simscape Driveline، امکان مدل‌سازی سیستم‌های مکانیکی بر اساس روابط فیزیکی است. در این محیط، اجزای مکانیکی به شکل بلوک‌های فیزیکی در اختیار کاربر قرار می‌گیرند و اتصال آن‌ها می‌تواند رفتار واقعی سیستم انتقال قدرت را شبیه‌سازی کند.

در شبیه‌سازی اندازه‌گیری بازده جعبه‌دنده، این قابلیت باعث می‌شود که ارتباط میان سرعت، گشتاور و توان در یک ساختار یکپارچه بررسی شود. کاربر می‌تواند سرعت ورودی را کنترل کند، بار خروجی را تغییر دهد و هم‌زمان توان عبوری از بخش‌های مختلف سیستم را مشاهده کند.

از طرف دیگر، استفاده از Simscape Logging امکان استخراج داده‌های مورد نیاز برای تحلیل‌های بعدی را فراهم می‌کند. بنابراین مدل فقط برای مشاهده رفتار کیفی سیستم استفاده نمی‌شود، بلکه می‌توان از داده‌های شبیه‌سازی برای محاسبات عددی، رسم نمودار و بررسی عملکرد در نقاط کاری مختلف نیز استفاده کرد.

جمع‌بندی شبیه‌سازی

شبیه‌سازی Gearbox Efficiency Measurement یک روش مشخص برای بررسی بازده جعبه‌دنده در شرایط بارگذاری مختلف ارائه می‌کند. در این مدل، محور ورودی با سرعت ثابت حرکت داده می‌شود و گشتاور اعمال‌شده به محور خروجی تغییر می‌کند. توان مکانیکی در هر دو طرف جعبه‌دنده اندازه‌گیری شده و نسبت توان خروجی به توان ورودی به عنوان بازده سیستم در نظر گرفته می‌شود.

نتایج به‌دست‌آمده نشان می‌دهند که بازده جعبه‌دنده تابع شرایط کاری و میزان بار اعمال‌شده است. همچنین در نقطه نامی، مقدار بازده محاسبه‌شده با پارامتر تعیین‌شده برای جعبه‌دنده مطابقت دارد. این ویژگی، شبیه‌سازی را به نمونه‌ای مناسب برای بررسی روش اندازه‌گیری بازده و اعتبارسنجی مدل‌های انتقال قدرت در محیط MATLAB تبدیل می‌کند.

از دیدگاه مهندسی، چنین شبیه‌سازی‌ای می‌تواند مبنایی برای تحلیل سامانه‌های پیچیده‌تر انتقال توان قرار گیرد. با توسعه همین مدل می‌توان اجزای دیگری مانند موتور الکتریکی، کلاچ، شفت، بار متغیر و سایر عناصر مکانیکی را به سیستم اضافه کرد و اثر هر یک را بر توان ورودی، توان خروجی و بازده کلی سامانه مورد بررسی قرار داد. در نتیجه، MATLAB و Simscape Driveline ابزار مناسبی برای مطالعه رفتار دینامیکی و انرژی سامانه‌های انتقال قدرت و ارزیابی عملکرد جعبه‌دنده در شرایط مختلف کاری فراهم می‌کنند.
