چکیده

در این مقاله، یک مدار تقویت‌کننده قدرت صوتی با استفاده از پیکربندی پل اچ (H-Bridge) معرفی می‌شود. این نوع تقویت‌کننده‌ها به دلیل کارکرد دستگاه‌های مداری در حالت‌های کاملاً روشن و کاملاً خاموش، دارای بهره بالاتری نسبت به تقویت‌کننده‌های معمول هستند. این تقویت‌کننده از فرکانس سوئیچینگ 1 مگاهرتز استفاده می‌کند و یک کنترل‌کننده PI برای اطمینان از پیروی ولتاژ خروجی از ورودی‌های سینوسی 2 کیلوهرتز و 2.5 کیلوهرتز به کار گرفته شده است. طیف قدرت در آنالیزگر طیف (Spectrum Analyzer) نمایش داده شده است که می‌تواند در انتخاب پارامترهای کنترل‌کننده و فیلتر به کار رود.

مقدمه

تقویت‌کننده‌های قدرت صوتی نقش مهمی در سیستم‌های صوتی دارند. با پیشرفت تکنولوژی، استفاده از تقویت‌کننده‌های سوئیچینگ به دلیل بهره بالا و کاهش تلفات حرارتی رایج شده است. یکی از روش‌های پیشرفته در این زمینه، استفاده از پل اچ (H-Bridge) است که به مدار اجازه می‌دهد جهت جریان را تغییر دهد و به دنبال آن، بهره بالاتری ایجاد کند.

کلمات کلیدی و توضیحات

• تقویت‌کننده قدرت صوتی: یک مدار الکترونیکی که سیگنال‌های صوتی را تقویت می‌کند تا بتوانند قدرت کافی برای تحریک بلندگوها را فراهم کنند.
• پل اچ (H-Bridge): یک مدار الکترونیکی که اجازه می‌دهد جهت جریان الکتریکی را تغییر دهد. این مدار اغلب در موتورهای الکتریکی و تقویت‌کننده‌های قدرت صوتی استفاده می‌شود.
• سوئیچینگ: روشی است که در آن دستگاه‌های الکترونیکی فقط در حالت‌های کاملاً روشن یا کاملاً خاموش کار می‌کنند. این روش منجر به کاهش تلفات حرارتی و افزایش بهره می‌شود.
• کنترل‌کننده PI: یک نوع کنترل‌کننده فیدبک که از انتگرال و نسبت (Proportional-Integral) برای کنترل خطا استفاده می‌کند. این کنترل‌کننده در این مثال برای پیروی ولتاژ خروجی از ورودی‌های سینوسی به کار گرفته شده است.
• طیف قدرت: نمایشی از توزیع قدرت سیگنال در فرکانس‌های مختلف. در این مثال، آنالیزگر طیف از دو قله در فرکانس‌های 2 کیلوهرتز و 2.5 کیلوهرتز نشان می‌دهد.

شبیه‌سازی و نتایج

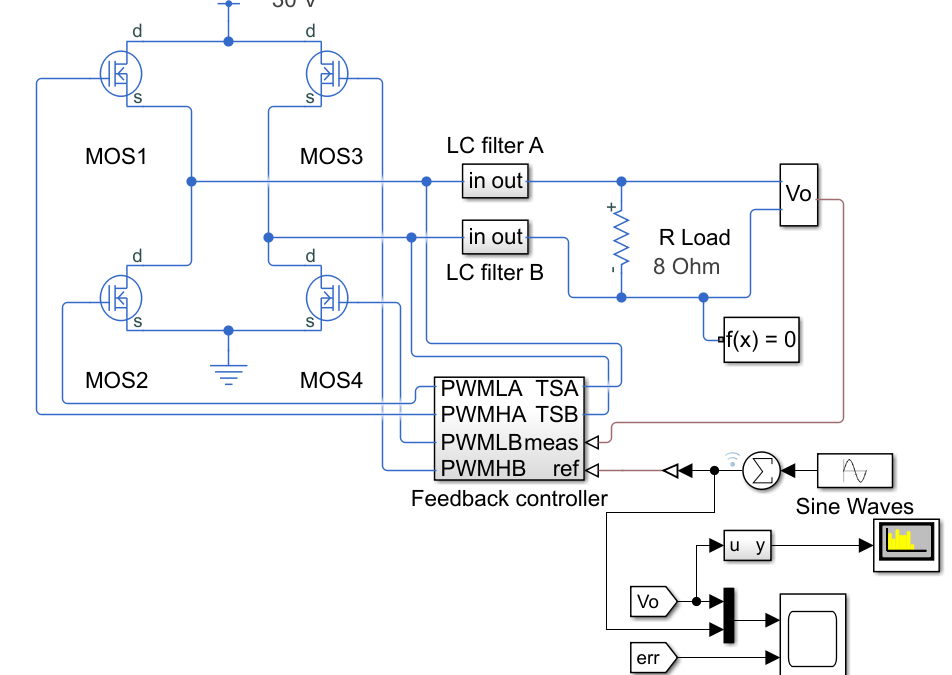

در این بخش، نتایج شبیه‌سازی مدار تقویت‌کننده قدرت صوتی با استفاده از نرم‌افزار Simscape Electrical ارائه شده است. مدل شبیه‌سازی شده شامل یک مدار H-Bridge با فرکانس سوئیچینگ 1 مگاهرتز است که از یک کنترل‌کننده PI برای کنترل ولتاژ خروجی استفاده می‌کند.

نتایج از Simscape Logging

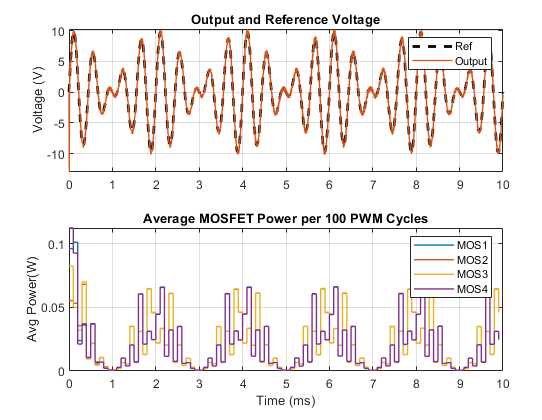

نمودار زیر ولتاژ خروجی را نسبت به ولتاژ مرجع نشان می‌دهد. همچنین، قدرت تلف شده در چهار ترانزیستور MOSFET به طور میانگین روی 100 چرخه PWM نمایش داده شده است. این داده‌ها به ما کمک می‌کنند تا بهره و تلفات مدار را بهتر درک کنیم.

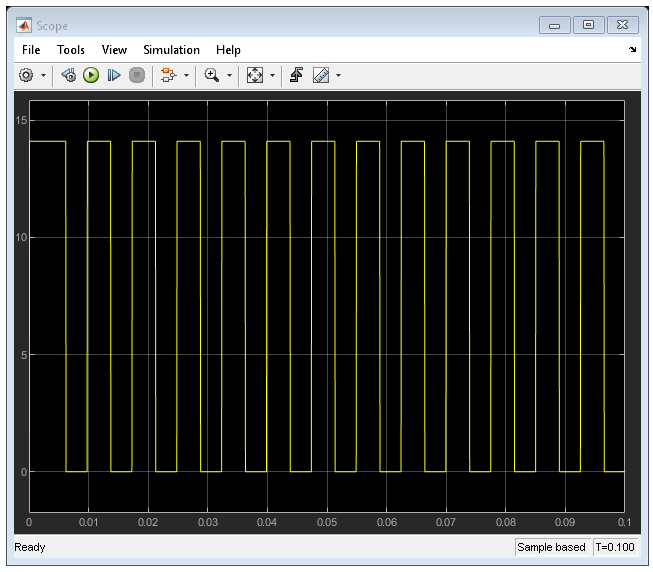

نتایج از Scopes

طیف قدرت در آنالیزگر طیف (Spectrum Analyzer) نشان می‌دهد که دو قله در فرکانس‌های 2 کیلوهرتز و 2.5 کیلوهرتز وجود دارد. این فرکانس‌ها مربوط به دو مؤلفه سینوسی ورودی هستند و نشان می‌دهند که مدار به خوبی این سیگنال‌ها را تقویت کرده است.

نتیجه‌گیری

در این مقاله، طراحی و شبیه‌سازی یک تقویت‌کننده قدرت صوتی با استفاده از پل اچ (H-Bridge) ارائه شد. این مدار به دلیل استفاده از سوئیچینگ و کنترل‌کننده PI، دارای بهره بالا و تلفات کم است. نتایج شبیه‌سازی نشان دادند که مدار به خوبی سیگنال‌های ورودی را تقویت کرده و قدرت تلف شده در ترانزیستورها در حد مطلوبی است. این روش می‌تواند به عنوان یک راه‌حل موثر برای طراحی تقویت‌کننده‌های قدرت صوتی در سیستم‌های صوتی پیشرفته استفاده شود.
