سیکلوکانورتر سه فازی یکی از مهم‌ترین مدارهای قدرت در سیستم‌های الکترونیک قدرت است که به‌طور گسترده در کنترل سرعت موتورهای الکتریکی و تبدیل فرکانس استفاده می‌شود. این مدار قادر به تبدیل جریان متناوب با فرکانس بالا به جریان متناوب با فرکانس پایین‌تر است. در این مقاله، به بررسی یک مدل سیکلوکانورتر سه فازی پلی می‌پردازیم که شامل 36 تریستور است.

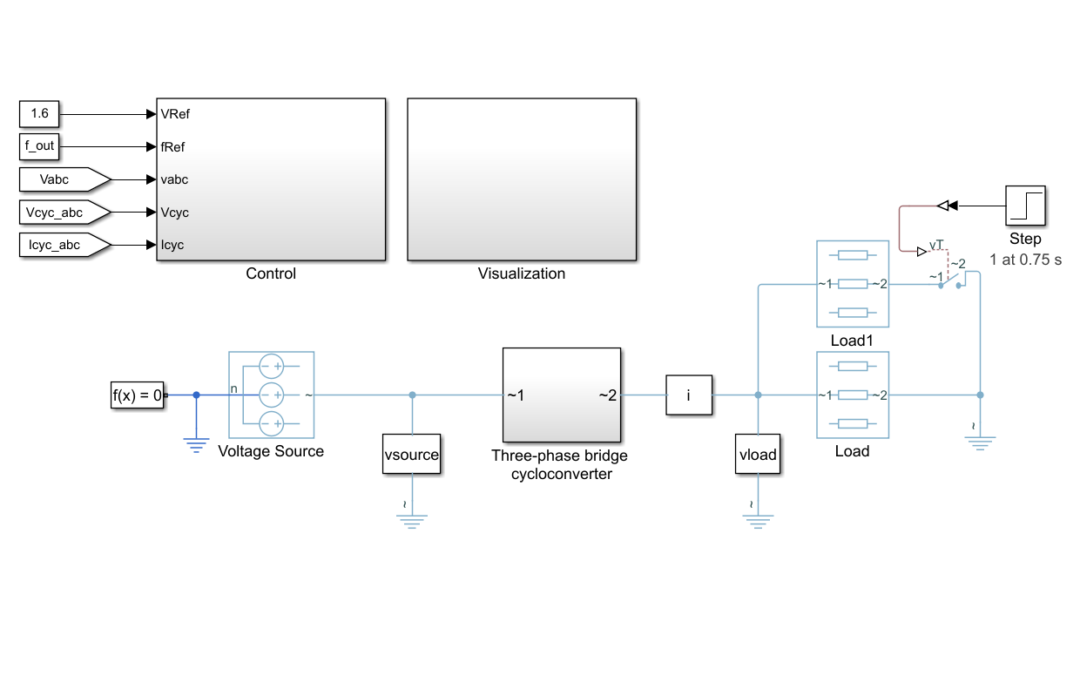

ساختار سیکلوکانورتر سه فازی

سیکلوکانورتر سه فازی از چهار مجموعه اصلی تشکیل شده است:

• تریستورها: 36 تریستور در این مدار به‌کار رفته‌اند که به‌صورت گروهی در هر فاز قرار گرفته‌اند. این تریستورها به‌صورت متناوب فعال می‌شوند تا ولتاژ خروجی با فرکانس پایین‌تر ایجاد شود.
• سیستم کنترل: این بخش مسئول کنترل ولتاژ RMS خروجی سیکلوکانورتر است. همچنین، سیستم کنترل پالس‌های لازم برای فعال‌سازی تریستورها را تولید می‌کند.
• سیستم نمایش: این بخش شامل اسکوپ‌هایی است که نتایج شبیه‌سازی را به‌خوبی نمایش می‌دهد و به کاربر امکان می‌دهد تا عملکرد مدار را به‌خوبی مشاهده کند.
• مدل شبیه‌سازی: زمان شبیه‌سازی (t) یک ثانیه است. در زمان t = 0.75 ثانیه، بار Load1 روشن می‌شود و منجر به افزایش بار می‌گردد.

کلمات کلیدی و توضیحات

• سیکلوکانورتر (Cycloconverter): یک مدار الکترونیک قدرت که جریان متناوب با فرکانس بالا را به جریان متناوب با فرکانس پایین‌تر تبدیل می‌کند. این مدار معمولاً در کنترل سرعت موتورهای الکتریکی استفاده می‌شود.
• تریستور (Thyristor): یک قطعه الکترونیکی که می‌تواند جریان را به‌صورت یک‌طرفه کنترل کند. تریستورها در سیکلوکانورترها به‌صورت گروهی استفاده می‌شوند تا ولتاژ خروجی را ایجاد کنند.
• سیستم کنترل (Control Subsystem): بخشی از مدار که مسئول کنترل ولتاژ RMS خروجی و تولید پالس‌های لازم برای فعال‌سازی تریستورها است. این سیستم می‌تواند به‌صورت دیجیتال یا آنالوگ طراحی شود.
• سیستم نمایش (Visualization Subsystem): این بخش شامل ابزارهایی است که نتایج شبیه‌سازی را به‌خوبی نمایش می‌دهد. این ابزارها می‌توانند شامل اسکوپ‌ها، نمودارهای ولتاژ و جریان باشند.
• مدل شبیه‌سازی: یک مدل که عملکرد سیکلوکانورتر را شبیه‌سازی می‌کند. در این مدل، زمان شبیه‌سازی یک ثانیه است و بار در زمان مشخصی افزایش می‌یابد.

کاربردهای سیکلوکانورتر سه فازی

سیکلوکانورتر سه فازی در کاربردهای مختلفی استفاده می‌شود، از جمله:

• کنترل سرعت موتورهای الکتریکی در صنایع.
• تبدیل فرکانس در سیستم‌های قدرت.
• تامین برق با فرکانس پایین در مناطق دورافتاده.
• سیستم‌های تبدیل انرژی با بهره‌وری بالا.

نتیجه‌گیری

سیکلوکانورتر سه فازی یکی از مهم‌ترین مدارهای الکترونیک قدرت است که قادر به تبدیل فرکانس جریان متناوب است. این مدار از 36 تریستور تشکیل شده است و دارای یک سیستم کنترل پیشرفته برای کنترل ولتاژ خروجی و فعال‌سازی تریستورها می‌باشد. سیستم نمایش نیز به کاربر امکان می‌دهد تا نتایج شبیه‌سازی را به‌خوبی مشاهده کند. با توجه به کاربردهای گسترده این مدار، می‌توان گفت که سیکلوکانورتر سه فازی یکی از مفیدترین مدارهای الکترونیک قدرت است.
