چکیده

مبدل‌های DC-DC دوطرفه یکی از مهم‌ترین تجهیزات الکترونیک قدرت در سامانه‌های ذخیره‌سازی انرژی، خودروهای الکتریکی، ریزشبکه‌ها و سیستم‌های مدیریت باتری محسوب می‌شوند. این مبدل‌ها قابلیت انتقال انرژی را در هر دو جهت فراهم می‌کنند و به همین دلیل نقش کلیدی در مدیریت توان و بهبود بازده انرژی دارند. در این شبیه‌سازی، روش کنترل جریان سلف در یک مبدل DC-DC دوطرفه مورد بررسی قرار می‌گیرد. برای تنظیم سیکل کاری کلیدهای قدرت از یک الگوریتم کنترلی مبتنی بر کنترل‌کننده PI استفاده شده است. همچنین ساختار مبدل با استفاده از کلیدهای میانگین‌گیری‌شده مدل‌سازی شده و امکان استفاده از سطوح مختلف دقت شبیه‌سازی شامل شکل موج‌های مدولاسیون، پالس‌های گیت میانگین‌گیری‌شده و پالس‌های گیت واقعی فراهم شده است. نتایج شبیه‌سازی نشان می‌دهد که سیستم کنترل طراحی شده قادر است جریان سلف را با دقت مناسب دنبال کرده و پایداری ولتاژ شبکه 12 ولتی را حفظ نماید.

کلمات کلیدی

مبدل DC-DC دوطرفه، کنترل جریان، کنترل‌کننده PI، جریان سلف، الکترونیک قدرت، مدیریت انرژی، باتری، شبکه 12 ولتی، Matlab، Simscape Electrical

مقدمه

با توسعه روزافزون سامانه‌های انرژی تجدیدپذیر و افزایش استفاده از منابع ذخیره‌سازی انرژی، نیاز به تجهیزات الکترونیک قدرت پیشرفته بیش از گذشته احساس می‌شود. یکی از مهم‌ترین این تجهیزات، مبدل‌های DC-DC دوطرفه هستند که امکان انتقال توان را در دو جهت مختلف فراهم می‌کنند. برخلاف مبدل‌های یک‌طرفه که تنها توان را از منبع به بار منتقل می‌کنند، مبدل‌های دوطرفه قادرند انرژی را از منبع به بار و همچنین از بار یا باتری به شبکه بازگردانند.

این ویژگی باعث شده است که مبدل‌های DC-DC دوطرفه در کاربردهایی مانند خودروهای هیبریدی و الکتریکی، سیستم‌های ذخیره‌سازی انرژی مبتنی بر باتری، منابع تغذیه بدون وقفه (UPS)، ریزشبکه‌ها و سامانه‌های انرژی خورشیدی کاربرد گسترده‌ای پیدا کنند. در چنین کاربردهایی کنترل دقیق جریان اهمیت بسیار بالایی دارد، زیرا عملکرد صحیح باتری، پایداری ولتاژ و مدیریت توان سیستم به کنترل دقیق جریان وابسته است.

در این شبیه‌سازی، کنترل جریان سلف در یک مبدل DC-DC دوطرفه مورد بررسی قرار می‌گیرد. هدف اصلی، تنظیم دقیق جریان عبوری از سلف و دستیابی به پاسخ دینامیکی مناسب در برابر تغییرات بار یا شرایط کاری مختلف است.

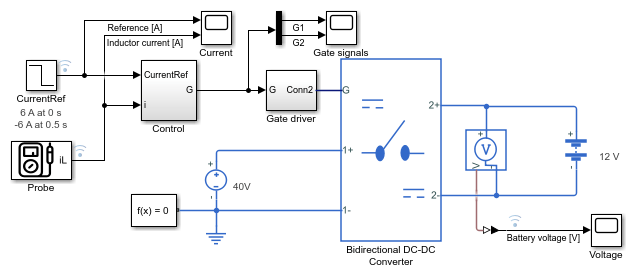

ساختار مبدل DC-DC دوطرفه

مبدل DC-DC دوطرفه از مجموعه‌ای از کلیدهای نیمه‌هادی، سلف، خازن و مدارهای کنترلی تشکیل شده است. مهم‌ترین ویژگی این ساختار، قابلیت انتقال توان در دو جهت مختلف است. در حالت شارژ، انرژی از منبع اصلی به سمت باتری منتقل می‌شود و در حالت دشارژ، انرژی ذخیره شده در باتری به سمت شبکه یا بار انتقال می‌یابد.

سلف موجود در مدار نقش مهمی در ذخیره و انتقال انرژی ایفا می‌کند. جریان سلف یکی از مهم‌ترین متغیرهای کنترلی در این نوع مبدل‌ها محسوب می‌شود، زیرا مستقیماً میزان توان انتقالی را تعیین می‌کند. هرگونه نوسان یا خطا در کنترل جریان سلف می‌تواند باعث کاهش راندمان، افزایش تلفات و حتی آسیب به تجهیزات قدرت شود.

اهمیت کنترل جریان سلف

در مبدل‌های DC-DC دوطرفه، جریان سلف به عنوان شاخص اصلی انتقال انرژی شناخته می‌شود. کنترل مناسب این جریان مزایای متعددی به همراه دارد که از جمله آن‌ها می‌توان به کاهش تنش‌های الکتریکی، بهبود پایداری سیستم، افزایش طول عمر باتری و بهینه‌سازی عملکرد کلی سامانه اشاره کرد.

در صورتی که جریان سلف به درستی کنترل نشود، احتمال ایجاد اضافه جریان، اشباع سلف، افزایش تلفات سوئیچینگ و کاهش کیفیت توان وجود خواهد داشت. به همین دلیل طراحی یک حلقه کنترلی مناسب برای تنظیم جریان سلف از اهمیت ویژه‌ای برخوردار است.

در این شبیه‌سازی مقدار مرجع جریان توسط سیستم کنترل تعیین شده و مقدار واقعی جریان اندازه‌گیری می‌شود. سپس اختلاف بین مقدار مرجع و مقدار واقعی محاسبه شده و برای تولید فرمان کنترلی مورد استفاده قرار می‌گیرد.

کنترل‌کننده PI در مبدل دوطرفه

برای کنترل جریان سلف از یک کنترل‌کننده تناسبی-انتگرالی یا PI استفاده شده است. کنترل‌کننده PI یکی از پرکاربردترین روش‌های کنترلی در صنعت محسوب می‌شود و به دلیل سادگی پیاده‌سازی و عملکرد مطلوب، کاربرد گسترده‌ای در سیستم‌های الکترونیک قدرت دارد.

بخش تناسبی (Proportional) متناسب با خطای لحظه‌ای عمل می‌کند و موجب افزایش سرعت پاسخ سیستم می‌شود. بخش انتگرالی (Integral) نیز مجموع خطاهای گذشته را در نظر می‌گیرد و باعث حذف خطای ماندگار می‌شود.

در این ساختار، ابتدا جریان مرجع با جریان اندازه‌گیری‌شده مقایسه می‌شود. اختلاف بین این دو مقدار به عنوان سیگنال خطا وارد کنترل‌کننده PI می‌شود. خروجی کنترل‌کننده، مقدار سیکل کاری مورد نیاز برای کلیدهای قدرت را تعیین می‌کند.

استفاده از کنترل‌کننده PI موجب می‌شود جریان سلف با دقت بالا مقدار مرجع را دنبال کند و تغییرات ناگهانی بار یا شرایط بهره‌برداری کمترین تأثیر را بر عملکرد سیستم داشته باشند.

تنظیم سیکل کاری کلیدها

یکی از مهم‌ترین وظایف سیستم کنترل، تنظیم سیکل کاری یا Duty Cycle کلیدهای قدرت است. سیکل کاری نسبت زمان روشن بودن کلید به کل دوره سوئیچینگ را مشخص می‌کند. با تغییر این پارامتر می‌توان مقدار ولتاژ و جریان خروجی مبدل را کنترل کرد.

در این شبیه‌سازی، زیرسیستم کنترل بر اساس خروجی کنترل‌کننده PI مقدار مناسب سیکل کاری را محاسبه می‌کند. این مقدار سپس به کلیدهای قدرت اعمال می‌شود تا انرژی مورد نیاز در جهت مطلوب انتقال یابد.

تنظیم صحیح سیکل کاری نه تنها موجب بهبود عملکرد دینامیکی سیستم می‌شود، بلکه نقش مهمی در کاهش تلفات توان و افزایش بازده کلی مبدل دارد.

مدل‌سازی با کلیدهای Averaged

برای کاهش زمان محاسبات و افزایش سرعت شبیه‌سازی، در این مدل از کلیدهای میانگین‌گیری‌شده یا Averaged Switches استفاده شده است. در این روش، رفتار کلیدهای قدرت به صورت میانگین مدل می‌شود و نیازی به شبیه‌سازی تمامی فرآیندهای سوئیچینگ در هر سیکل وجود ندارد.

این رویکرد به ویژه در مطالعات سطح سیستم و تحلیل‌های طولانی‌مدت بسیار مفید است، زیرا ضمن حفظ دقت قابل قبول، زمان اجرای شبیه‌سازی را به شکل قابل توجهی کاهش می‌دهد.

سطوح مختلف دقت شبیه‌سازی

یکی از ویژگی‌های مهم این مدل، امکان استفاده از سطوح مختلف دقت یا Fidelity است. بسته به نیاز کاربر، می‌توان از سه روش مختلف برای مدل‌سازی استفاده کرد.

• شکل موج‌های مدولاسیون (Modulation Waveforms):
  مناسب برای تحلیل رفتار کنترلی و بررسی عملکرد سیستم در سطح بالا.
• پالس‌های گیت میانگین‌گیری‌شده (Averaged Gate Pulses):
  تعادل مناسبی بین سرعت و دقت شبیه‌سازی ایجاد می‌کند.
• پالس‌های گیت واقعی (Gate Pulses):
  بالاترین سطح دقت را فراهم می‌کند و تمامی جزئیات سوئیچینگ را نمایش می‌دهد.

انتخاب هر یک از این روش‌ها به اهداف مطالعه، توان پردازشی در دسترس و سطح جزئیات مورد نیاز بستگی دارد.

نتایج شبیه‌سازی در Simscape Logging

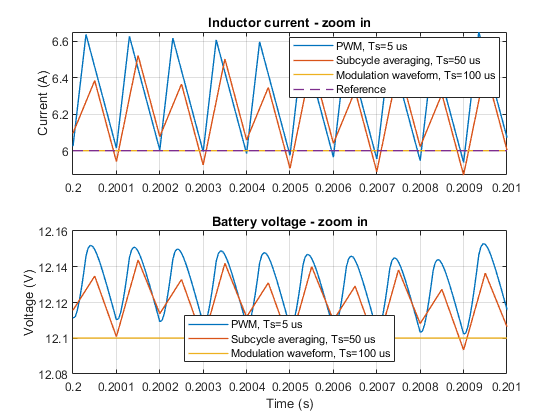

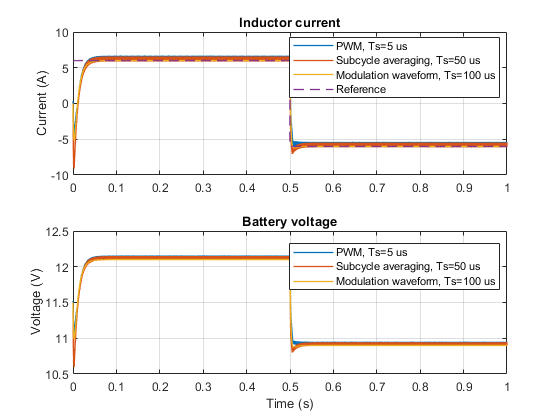

نتایج ثبت‌شده در محیط Simscape Logging نشان می‌دهد که سیستم کنترل طراحی شده عملکرد مناسبی در دنبال کردن جریان مرجع دارد. نمودارهای حاصل از شبیه‌سازی شامل جریان درخواستی سلف، جریان اندازه‌گیری‌شده سلف و ولتاژ باتری در شبکه 12 ولتی هستند.

مقایسه جریان مرجع و جریان واقعی نشان می‌دهد که کنترل‌کننده PI توانسته است خطای سیستم را به حداقل برساند. پاسخ گذرای سیستم سریع بوده و پس از مدت کوتاهی جریان واقعی با مقدار مرجع منطبق می‌شود.

همچنین بررسی ولتاژ باتری در شبکه 12 ولتی نشان می‌دهد که ولتاژ در محدوده قابل قبول باقی مانده و تغییرات جریان تأثیر منفی قابل توجهی بر پایداری شبکه نداشته است. این موضوع بیانگر عملکرد مناسب حلقه کنترل و طراحی صحیح ساختار مبدل است.

مزایا و کاربردهای عملی

استفاده از کنترل جریان در مبدل‌های DC-DC دوطرفه مزایای فراوانی دارد. از جمله مهم‌ترین این مزایا می‌توان به افزایش راندمان انتقال انرژی، بهبود مدیریت باتری، کاهش تلفات حرارتی، افزایش پایداری ولتاژ و بهبود قابلیت اطمینان سیستم اشاره کرد.

این نوع مبدل‌ها در خودروهای الکتریکی برای مدیریت تبادل انرژی بین باتری و باس DC، در نیروگاه‌های خورشیدی برای ذخیره انرژی و در سیستم‌های UPS برای پشتیبانی بارهای حساس مورد استفاده قرار می‌گیرند.

نتیجه‌گیری

در این شبیه‌سازی، عملکرد کنترل جریان در یک مبدل DC-DC دوطرفه مورد بررسی قرار گرفت. برای تنظیم جریان سلف از یک کنترل‌کننده PI استفاده شد که وظیفه تعیین سیکل کاری مناسب کلیدهای قدرت را بر عهده داشت. مدل ارائه شده با استفاده از کلیدهای میانگین‌گیری‌شده امکان تحلیل سریع و دقیق رفتار سیستم را فراهم می‌کند. نتایج حاصل از Simscape Logging نشان داد که جریان اندازه‌گیری‌شده با دقت مناسبی جریان مرجع را دنبال می‌کند و ولتاژ باتری در شبکه 12 ولتی در محدوده پایدار باقی می‌ماند. در مجموع، این ساختار کنترلی می‌تواند به عنوان یک راهکار مؤثر برای مدیریت انرژی و کنترل توان در سامانه‌های مدرن الکترونیک قدرت مورد استفاده قرار گیرد.

“`
