مقدمه

مدل خط انتقال LC همراه با پل تست دوطرفه یکی از مدل‌های مهم در تحلیل رفتار سیگنال در سیستم‌های الکتریکی و مخابراتی است. این مدل به‌طور ویژه برای بررسی نحوه انتشار، بازتاب و انتقال سیگنال در خطوط انتقال با پارامترهای توزیع‌شده مورد استفاده قرار می‌گیرد. در بسیاری از کاربردهای مهندسی برق، از جمله طراحی کابل‌های قدرت، خطوط مخابراتی و سیستم‌های اندازه‌گیری دقیق، شناخت رفتار خط انتقال اهمیت اساسی دارد.

در این شبیه‌سازی، هدف بررسی اثر نامتقارن بودن خط انتقال بر روی سیگنال‌های عبوری و بازتابی است. همچنین با استفاده از پل تست دوطرفه، امکان مقایسه رفتار سیستم در دو جهت مختلف (از A به B و از B به A) فراهم می‌شود که این موضوع برای تحلیل دقت مدل‌سازی بسیار مهم است.

این مدل در محیط :contentReference[oaicite:0]{index=0} و به‌ویژه با استفاده از ابزارهای :contentReference[oaicite:1]{index=1} و :contentReference[oaicite:2]{index=2}</strong قابل پیاده‌سازی است. همچنین برای تحلیل کنترل و استخراج مدل خطی، از قابلیت‌های :contentReference[oaicite:3]{index=3} استفاده می‌شود.

ساختار کلی مدل خط انتقال LC

مدل خط انتقال LC معمولاً از مجموعه‌ای از بخش‌های سلف (L) و خازن (C) تشکیل می‌شود که به صورت زنجیره‌ای به هم متصل شده‌اند. این ساختار به‌صورت یک مدل توزیع‌شده رفتار واقعی کابل‌ها را شبیه‌سازی می‌کند. در این حالت، هر بخش کوچک از خط انتقال، بخشی از تأخیر، افت انرژی و تغییر فاز سیگنال را ایجاد می‌کند.

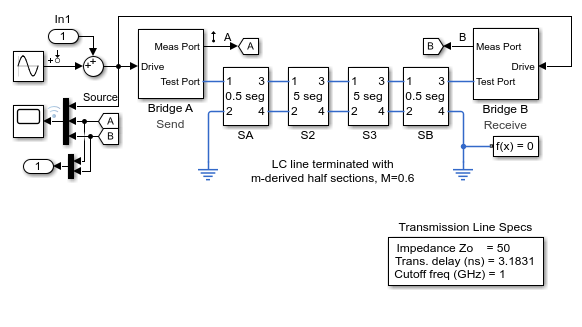

در مدل مورد بررسی، خط انتقال به چندین سگمنت تقسیم شده است. برای مثال در بخش “5 Segments (S2 Subsystem)” خط انتقال به پنج بخش مساوی تقسیم شده تا دقت مدل‌سازی افزایش یابد. هر چه تعداد سگمنت‌ها بیشتر باشد، مدل به رفتار واقعی خط انتقال نزدیک‌تر خواهد شد، اما در مقابل پیچیدگی محاسباتی افزایش می‌یابد.

پل تست دوطرفه و نقش آن در تحلیل سیستم

پل تست دوطرفه (Bidirectional Test Bridge) یکی از بخش‌های کلیدی این مدل است که امکان تزریق سیگنال از دو سمت مختلف خط انتقال را فراهم می‌کند. این ویژگی باعث می‌شود بتوانیم رفتار سیستم را در شرایط متفاوت بررسی کنیم.

نتایج نشان می‌دهد که به دلیل نامتقارن بودن خط انتقال، سیگنال‌های بازتابی و عبوری در دو جهت یکسان نیستند. این عدم تقارن می‌تواند ناشی از تفاوت در پارامترهای توزیع‌شده، شرایط مرزی یا ساختار داخلی خط باشد.

به همین دلیل، استفاده از پل تست دوطرفه کمک می‌کند تا تحلیل دقیق‌تری از رفتار واقعی سیستم به دست آید و اثرات غیرایده‌آل بودن خط انتقال بهتر مشخص شود.

رفتار سیگنال‌های عبوری و بازتابی

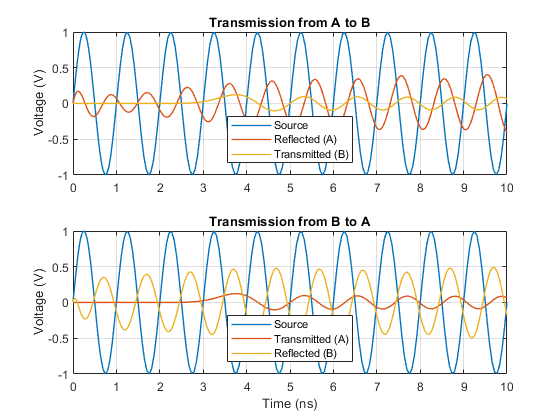

در این شبیه‌سازی، سه نوع سیگنال اصلی مورد بررسی قرار می‌گیرد: سیگنال منبع، سیگنال منتقل‌شده و سیگنال بازتابی. این سه سیگنال نقش مهمی در تحلیل عملکرد خط انتقال دارند.

سیگنال منتقل‌شده نشان‌دهنده مقدار انرژی است که از خط عبور کرده و به سمت گیرنده می‌رسد. در مقابل، سیگنال بازتابی بخشی از انرژی است که به دلیل عدم تطابق امپدانس یا تغییرات ساختاری در خط، به سمت منبع بازمی‌گردد.

در حالت ایده‌آل، انتظار می‌رود که بازتاب حداقل باشد، اما در مدل LC واقعی، به دلیل وجود پارامترهای غیرایده‌آل، بازتاب‌ها قابل توجه هستند. نکته مهم این است که در این مدل، تغییر جهت تزریق سیگنال (از A به B یا از B به A) باعث تغییر در شکل سیگنال بازتابی می‌شود که این موضوع نشان‌دهنده عدم تقارن خط انتقال است.

تحلیل فرکانسی سیستم

یکی از مهم‌ترین قابلیت‌های این مدل، امکان استخراج پاسخ فرکانسی سیستم است. پاسخ فرکانسی نشان می‌دهد که سیستم در برابر سیگنال‌های با فرکانس‌های مختلف چگونه رفتار می‌کند.

برای انجام این تحلیل، ابتدا مدل غیرخطی در محیط :contentReference[oaicite:4]{index=4} خطی‌سازی می‌شود. این کار با استفاده از دستور linmod انجام می‌گیرد که مدل را در نقطه کاری مشخص به یک مدل خطی تبدیل می‌کند.

پس از خطی‌سازی، می‌توان پاسخ فرکانسی را به دست آورد و رفتار سیستم را در حوزه فرکانس تحلیل کرد. این تحلیل نشان می‌دهد که چگونه ساختار LC و تعداد سگمنت‌ها بر روی پهنای باند و افت سیگنال تأثیر می‌گذارند.

نقش Simscape در مدل‌سازی فیزیکی

در این شبیه‌سازی، استفاده از :contentReference[oaicite:5]{index=5} اهمیت زیادی دارد، زیرا امکان مدل‌سازی فیزیکی اجزای الکتریکی را به صورت واقعی فراهم می‌کند. برخلاف مدل‌های صرفاً ریاضی، در Simscape می‌توان رفتار واقعی اجزای مدار مانند سلف، خازن و مقاومت را با جزئیات دقیق‌تری شبیه‌سازی کرد.

این ویژگی باعث می‌شود نتایج به دست آمده از شبیه‌سازی به رفتار واقعی سیستم نزدیک‌تر باشد و بتوان از آن در طراحی‌های صنعتی و تحقیقاتی استفاده کرد.

تأثیر نامتقارن بودن خط انتقال

یکی از نتایج مهم این شبیه‌سازی، مشاهده اثر نامتقارن بودن خط انتقال است. در یک خط انتقال ایده‌آل، انتظار می‌رود که رفتار سیگنال در هر دو جهت یکسان باشد، اما در این مدل LC این شرط برقرار نیست.

این عدم تقارن باعث می‌شود که سیگنال بازتابی در مسیر رفت و برگشت متفاوت باشد. چنین رفتاری می‌تواند ناشی از تفاوت در پارامترهای هر سگمنت یا نحوه اتصال آن‌ها باشد. این موضوع در طراحی سیستم‌های مخابراتی اهمیت زیادی دارد، زیرا می‌تواند باعث اعوجاج سیگنال و کاهش کیفیت انتقال شود.

اهمیت تقسیم‌بندی خط به سگمنت‌ها

در مدل ارائه‌شده، خط انتقال به پنج سگمنت تقسیم شده است. این تقسیم‌بندی باعث می‌شود که مدل بتواند اثرات توزیع‌شده را بهتر شبیه‌سازی کند. هر سگمنت شامل یک مدار LC کوچک است که به‌صورت زنجیره‌ای به سایر بخش‌ها متصل شده است.

افزایش تعداد سگمنت‌ها معمولاً باعث افزایش دقت مدل می‌شود، اما در عین حال زمان محاسبات را نیز افزایش می‌دهد. بنابراین انتخاب تعداد مناسب سگمنت‌ها یک مسئله مهم در طراحی مدل‌های شبیه‌سازی است.

کاربردهای صنعتی و تحقیقاتی

این نوع شبیه‌سازی کاربردهای گسترده‌ای در صنایع مختلف دارد. در سیستم‌های انتقال انرژی، می‌توان از آن برای بررسی رفتار کابل‌های قدرت استفاده کرد. در مخابرات نیز برای تحلیل خطوط انتقال داده و بررسی کیفیت سیگنال بسیار مفید است.

همچنین در حوزه تحقیقاتی، این مدل به پژوهشگران کمک می‌کند تا تأثیر پارامترهای مختلف مانند اندوکتانس، ظرفیت و ساختار خط را بر روی عملکرد سیستم بررسی کنند و مدل‌های دقیق‌تری توسعه دهند.

جمع‌بندی

مدل خط انتقال LC همراه با پل تست دوطرفه یکی از ابزارهای مهم برای تحلیل رفتار سیگنال در سیستم‌های الکتریکی است. این مدل با استفاده از ابزارهای پیشرفته :contentReference[oaicite:6]{index=6}، :contentReference[oaicite:7]{index=7} و :contentReference[oaicite:8]{index=8} امکان بررسی دقیق اثرات بازتاب، انتقال و عدم تقارن را فراهم می‌کند.

نتایج این شبیه‌سازی نشان می‌دهد که جهت تزریق سیگنال، ساختار خط و تعداد سگمنت‌ها نقش مهمی در رفتار نهایی سیستم دارند. همچنین تحلیل فرکانسی کمک می‌کند تا درک بهتری از عملکرد سیستم در شرایط مختلف به دست آید.

در نهایت، این مدل می‌تواند به‌عنوان یک ابزار قدرتمند برای طراحی، تحلیل و بهینه‌سازی خطوط انتقال در کاربردهای صنعتی و تحقیقاتی مورد استفاده قرار گیرد.
