سلول‌های خورشیدی به عنوان یکی از مهم‌ترین منابع تولید انرژی تجدیدپذیر، نقش بسیار مهمی در توسعه سیستم‌های تولید برق پاک ایفا می‌کنند. عملکرد این تجهیزات به عوامل مختلفی از جمله شدت تابش خورشید، دمای محیط و ویژگی‌های الکتریکی پنل وابسته است. یکی از مهم‌ترین مشخصه‌هایی که برای تحلیل عملکرد یک آرایه خورشیدی مورد بررسی قرار می‌گیرد، منحنی توان-ولتاژ یا Power-Voltage (P-V) Curve است. این منحنی اطلاعات ارزشمندی درباره میزان توان قابل استخراج از پنل در ولتاژهای مختلف ارائه می‌دهد و مبنای طراحی بسیاری از تجهیزات الکترونیک قدرت، به‌ویژه اینورترهای خورشیدی، محسوب می‌شود.

در این شبیه‌سازی، فرآیند تولید منحنی توان-ولتاژ برای یک آرایه خورشیدی بررسی می‌شود. هدف اصلی، تحلیل رفتار سیستم در شرایط مختلف کاری و شناسایی نقطه‌ای است که بیشترین توان خروجی را تولید می‌کند. این اطلاعات برای طراحی، بهینه‌سازی و کنترل سیستم‌های فتوولتائیک اهمیت فراوانی دارد و به مهندسان کمک می‌کند تا بازده کلی سیستم را افزایش دهند.

اهمیت منحنی توان-ولتاژ در سیستم‌های خورشیدی

هر سلول یا آرایه خورشیدی دارای مشخصه ولتاژ و جریان منحصر به فردی است. با تغییر ولتاژ خروجی، جریان نیز تغییر کرده و در نتیجه مقدار توان تولیدی متفاوت خواهد بود. اگر توان خروجی در برابر ولتاژ رسم شود، منحنی توان-ولتاژ به دست می‌آید. این منحنی نشان می‌دهد که در هر شرایط کاری، تنها یک نقطه وجود دارد که در آن توان خروجی به بیشترین مقدار خود می‌رسد. این نقطه با عنوان Maximum Power Point (MPP) شناخته می‌شود.

شناخت دقیق این منحنی اهمیت بسیار زیادی دارد، زیرا اگر سیستم خورشیدی در ولتاژی غیر از نقطه توان بیشینه کار کند، بخشی از انرژی قابل تولید از دست خواهد رفت. بنابراین تمامی سیستم‌های مدرن خورشیدی تلاش می‌کنند همواره در نزدیکی این نقطه فعالیت کنند.

ارتباط منحنی توان با طراحی اینورتر

یکی از مهم‌ترین کاربردهای منحنی توان-ولتاژ، طراحی اینورترهای خورشیدی است. اینورتر وظیفه تبدیل انرژی الکتریکی تولید شده توسط پنل‌های خورشیدی از جریان مستقیم (DC) به جریان متناوب (AC) را بر عهده دارد. اما این تبدیل تنها زمانی با بیشترین راندمان انجام می‌شود که اینورتر بتواند ولتاژ کاری آرایه را به گونه‌ای تنظیم کند که همواره بیشترین توان ممکن از پنل استخراج شود.

به همین دلیل، بررسی منحنی توان پیش از طراحی سیستم، اطلاعات ارزشمندی درباره محدوده ولتاژ مناسب، ظرفیت تجهیزات و نحوه عملکرد کنترل‌کننده‌های اینورتر در اختیار طراح قرار می‌دهد.

تأثیر شدت تابش خورشید

شدت تابش خورشید یکی از مهم‌ترین عوامل تعیین‌کننده عملکرد سلول خورشیدی است. هرچه میزان تابش افزایش یابد، جریان تولیدی پنل بیشتر شده و در نتیجه توان خروجی نیز افزایش پیدا می‌کند. با کاهش تابش، منحنی توان تغییر شکل داده و مقدار بیشینه توان کاهش می‌یابد.

در این شبیه‌سازی امکان بررسی عملکرد آرایه خورشیدی در سطوح مختلف تابش وجود دارد. این موضوع به تحلیل رفتار سیستم در شرایط واقعی مانند صبح، ظهر، عصر یا روزهای ابری کمک می‌کند.

تأثیر دمای پنل خورشیدی

علاوه بر شدت تابش، دمای پنل نیز تأثیر قابل توجهی بر عملکرد آن دارد. برخلاف تصور عمومی، افزایش دمای سلول خورشیدی معمولاً موجب کاهش راندمان می‌شود. با افزایش دما، ولتاژ خروجی کاهش یافته و محل قرارگیری نقطه توان بیشینه تغییر می‌کند.

به همین دلیل، در طراحی نیروگاه‌های خورشیدی، اثرات دمایی همواره مورد توجه قرار می‌گیرد و مدل‌های شبیه‌سازی باید بتوانند این تغییرات را به صورت دقیق نمایش دهند.

تحلیل منحنی توان-ولتاژ

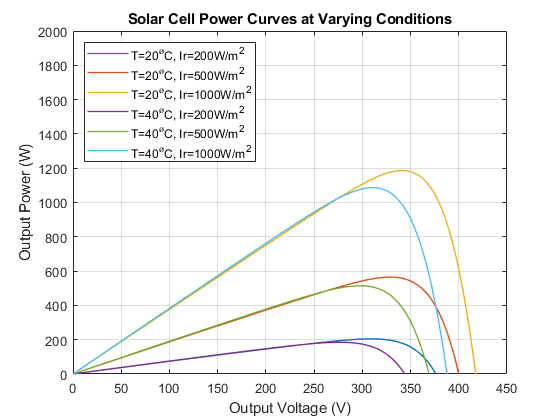

منحنی توان معمولاً از صفر شروع شده و با افزایش ولتاژ، توان خروجی نیز افزایش پیدا می‌کند. این روند تا رسیدن به نقطه بیشینه ادامه دارد. پس از آن، با افزایش بیشتر ولتاژ، توان خروجی کاهش می‌یابد تا در ولتاژ مدار باز تقریباً به صفر برسد.

این رفتار نشان می‌دهد که تنها یک محدوده مشخص برای بهره‌برداری بهینه از پنل وجود دارد و سیستم کنترل باید بتواند همواره در همین ناحیه فعالیت کند.

استفاده از Simscape Logging در تحلیل نتایج

در این شبیه‌سازی، نتایج حاصل از اجرای مدل توسط قابلیت Simscape Logging ثبت می‌شوند. این قابلیت امکان مشاهده دقیق تمامی متغیرهای داخلی مدل را فراهم می‌کند و مهندسان می‌توانند بدون نیاز به اندازه‌گیری مستقیم، اطلاعات مربوط به ولتاژ، جریان، توان و سایر پارامترهای سیستم را استخراج کنند.

ثبت داده‌های شبیه‌سازی علاوه بر افزایش دقت تحلیل، امکان مقایسه سناریوهای مختلف و بررسی تغییرات عملکرد سیستم را نیز فراهم می‌کند.

اهمیت نقطه توان بیشینه

هدف اصلی تمامی سیستم‌های کنترل پنل خورشیدی، حفظ عملکرد در نقطه توان بیشینه است. برای دستیابی به این هدف از الگوریتم‌های MPPT یا Maximum Power Point Tracking استفاده می‌شود. این الگوریتم‌ها به صورت مداوم شرایط محیطی را بررسی کرده و ولتاژ کاری پنل را تنظیم می‌کنند تا بیشترین توان ممکن استخراج شود.

اگر سیستم فاقد الگوریتم MPPT باشد، تغییرات تابش یا دما می‌تواند باعث کاهش قابل توجه انرژی تولیدی شود. بنابراین مطالعه منحنی توان، مقدمه‌ای ضروری برای توسعه این الگوریتم‌ها محسوب می‌شود.

مزایای شبیه‌سازی منحنی توان

استفاده از محیط شبیه‌سازی پیش از پیاده‌سازی عملی، مزایای متعددی دارد. مهم‌ترین مزیت، کاهش هزینه طراحی و جلوگیری از انجام آزمایش‌های پرهزینه است. همچنین امکان بررسی شرایط مختلف آب‌وهوایی، تغییر پارامترهای پنل، تحلیل عملکرد اینورتر و ارزیابی روش‌های کنترلی بدون نیاز به تجهیزات واقعی فراهم می‌شود.

علاوه بر این، شبیه‌سازی امکان مقایسه عملکرد سیستم در سناریوهای گوناگون را فراهم کرده و به پژوهشگران کمک می‌کند مناسب‌ترین طراحی را انتخاب کنند.

کاربردهای صنعتی

تحلیل منحنی توان-ولتاژ تنها محدود به پروژه‌های تحقیقاتی نیست، بلکه در طراحی نیروگاه‌های خورشیدی، سیستم‌های مستقل از شبکه، سامانه‌های متصل به شبکه، خودروهای برقی مجهز به پنل خورشیدی، سیستم‌های ذخیره‌سازی انرژی و تجهیزات الکترونیک قدرت نیز کاربرد گسترده‌ای دارد.

شرکت‌های تولیدکننده اینورتر و تجهیزات فتوولتائیک نیز پیش از تولید محصولات خود، مدل‌های شبیه‌سازی مشابهی را اجرا می‌کنند تا عملکرد تجهیزات در شرایط مختلف محیطی ارزیابی شود.

جمع‌بندی

شبیه‌سازی منحنی توان-ولتاژ آرایه خورشیدی یکی از مهم‌ترین مراحل تحلیل عملکرد سیستم‌های فتوولتائیک محسوب می‌شود. این منحنی اطلاعات دقیقی درباره نحوه تغییر توان خروجی در ولتاژهای مختلف ارائه داده و امکان شناسایی نقطه توان بیشینه را فراهم می‌کند. از آنجا که شدت تابش و دمای پنل به طور مستقیم بر محل قرارگیری این نقطه تأثیر می‌گذارند، تحلیل این منحنی برای طراحی اینورترها، توسعه الگوریتم‌های MPPT و افزایش راندمان سیستم ضروری است.

استفاده از ابزارهای شبیه‌سازی در Matlab و Simscape امکان مدل‌سازی دقیق رفتار آرایه خورشیدی، ثبت نتایج توسط Simscape Logging و بررسی عملکرد سیستم در شرایط گوناگون را فراهم می‌کند. به همین دلیل این شبیه‌سازی یکی از مهم‌ترین ابزارهای آموزشی، پژوهشی و صنعتی در حوزه انرژی‌های تجدیدپذیر و طراحی سامانه‌های خورشیدی به شمار می‌رود و نقش مؤثری در افزایش بهره‌وری و کاهش هزینه‌های توسعه این فناوری دارد.
