مدار تولید موج مثلثی یکی از مدارهای پایه و بسیار مهم در الکترونیک آنالوگ و سیستم‌های سیگنال است که به‌طور گسترده در کاربردهای مختلفی مانند تولید سیگنال‌های مرجع، تست مدارهای مخابراتی، مدولاسیون سیگنال و همچنین تحلیل سیستم‌های دینامیکی مورد استفاده قرار می‌گیرد. ایده اصلی این مدار بر پایه ترکیب دو بخش کلیدی یعنی یک مقایسه‌گر (Comparator) و یک انتگرال‌گیر (Integrator) استوار است. در این شبیه‌سازی، نشان داده می‌شود که چگونه می‌توان با استفاده از تقویت‌کننده‌های عملیاتی و عناصر غیرخطی مانند دیود زنر، یک موج مربعی تولید کرده و سپس با انتگرال‌گیری از آن، موج مثلثی به دست آورد.

در ساختار این مدار، مرحله اول شامل یک تقویت‌کننده عملیاتی است که در حالت مقایسه‌گر پیکربندی شده است. این مقایسه‌گر وظیفه دارد ورودی را با یک سطح مرجع مقایسه کرده و خروجی را بین دو حالت اشباع مثبت و منفی سوئیچ کند. در حالت ایده‌آل، خروجی این بخش باید یک موج مربعی کامل باشد، اما در عمل به دلیل محدودیت‌های فیزیکی قطعات الکترونیکی، دامنه خروجی توسط عناصر حفاظتی مانند دیود زنر محدود می‌شود. در این شبیه‌سازی، دو دیود زنر به‌گونه‌ای قرار داده شده‌اند که دامنه خروجی را در حدود مثبت و منفی 5 ولت نگه می‌دارند.

این محدودسازی دامنه اهمیت زیادی دارد زیرا از ورود تقویت‌کننده عملیاتی به ناحیه‌های غیرخطی شدید جلوگیری کرده و همچنین باعث تثبیت شکل موج مربعی تولید شده می‌شود. موج مربعی حاصل، سیگنالی است که تنها دو سطح منطقی دارد و همین ویژگی آن را برای تحریک مرحله بعدی مدار مناسب می‌سازد.

در مرحله دوم مدار، یک انتگرال‌گیر مبتنی بر تقویت‌کننده عملیاتی قرار دارد. این بخش از مدار وظیفه دارد سیگنال مربعی تولید شده در مرحله قبل را انتگرال‌گیری کند. از نظر ریاضی، انتگرال یک سیگنال ثابت مثبت یا منفی، یک شیب خطی ایجاد می‌کند. بنابراین زمانی که موج مربعی با دامنه مثبت به انتگرال‌گیر وارد می‌شود، خروجی به‌صورت خطی افزایش می‌یابد و زمانی که ورودی منفی می‌شود، خروجی به‌صورت خطی کاهش پیدا می‌کند. نتیجه نهایی این فرآیند، تولید یک موج مثلثی منظم و پایدار است.

یکی از ویژگی‌های مهم این ساختار، قابلیت کنترل دامنه و فرکانس موج خروجی است. در این شبیه‌سازی، از یک منبع ولتاژ DC برای اعمال آفست استفاده شده است که می‌تواند سطح پایه موج را تغییر دهد. همچنین یک بلوک مقاومت متغیر و یک سیگنال سینوسی برای مدولاسیون دامنه در نظر گرفته شده است. این موضوع باعث می‌شود که بتوان رفتار دینامیکی مدار را در شرایط مختلف بررسی کرد و اثر تغییر پارامترها را بر شکل موج خروجی تحلیل نمود.

در بخش مدل‌سازی دقیق‌تر، از تقویت‌کننده‌های عملیاتی Band-Limited استفاده شده است که بر اساس مشخصات واقعی یک قطعه صنعتی مانند LM7301 تنظیم شده‌اند. این انتخاب باعث می‌شود شبیه‌سازی به رفتار واقعی مدار بسیار نزدیک‌تر باشد. طبق داده‌های فنی این قطعه، بهره حلقه باز حدود 97dB است که معادل عددی در حدود 7.1×10^4 می‌باشد. این مقدار بهره بالا نشان‌دهنده توانایی زیاد تقویت‌کننده در تقویت اختلاف سیگنال ورودی است.

علاوه بر این، مقاومت ورودی این تقویت‌کننده حدود 39 مگااهم در نظر گرفته شده است که نشان‌دهنده بارگذاری بسیار کم بر روی منبع سیگنال ورودی است. نرخ تغییر ولتاژ (Slew Rate) برابر با 1.25 ولت بر میکروثانیه است که نقش مهمی در تعیین سرعت پاسخ‌دهی مدار دارد. همچنین پهنای باند 4 مگاهرتز برای این قطعه در نظر گرفته شده است که نشان می‌دهد این تقویت‌کننده قادر است سیگنال‌های نسبتاً سریع را نیز پردازش کند. مقاومت خروجی در این مدل صفر فرض شده است، اگرچه در عمل مقدار کوچکی دارد اما در مقایسه با مقاومت سری 1000 اهمی مدار قابل صرف‌نظر است.

از دیدگاه تحلیل سیگنال، عملکرد این مدار را می‌توان به‌صورت یک سیستم غیرخطی دینامیکی توصیف کرد. بخش مقایسه‌گر یک سیستم با رفتار سوئیچینگ ایجاد می‌کند که در آن خروجی بین دو مقدار اشباع تغییر می‌کند. این رفتار ناپیوسته، ورودی لازم برای انتگرال‌گیر را فراهم می‌کند. سپس انتگرال‌گیر این تغییرات ناپیوسته را به یک تغییر پیوسته و خطی تبدیل می‌کند. نتیجه این فرآیند تبدیل دامنه ثابت به تغییرات خطی، تولید موج مثلثی است.

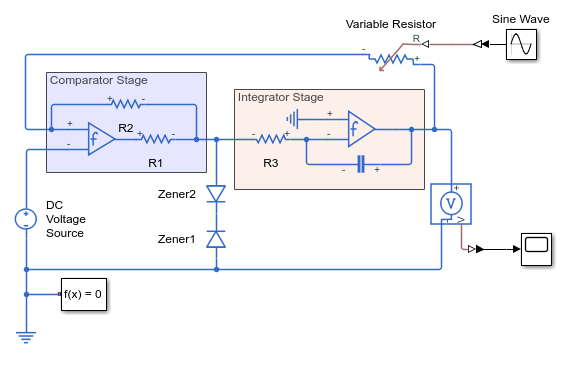

در محیط شبیه‌سازی MATLAB و به‌ویژه در جعبه‌ابزار Simscape Electrical، این مدار به‌صورت بلوکی قابل پیاده‌سازی است. در این محیط، هر بخش از مدار به‌صورت یک بلوک مستقل تعریف می‌شود. برای مثال، تقویت‌کننده عملیاتی به‌صورت یک بلوک Band-Limited Op-Amp مدل‌سازی می‌شود، دیودهای زنر به‌صورت عناصر غیرخطی نیمه‌هادی تعریف می‌شوند و انتگرال‌گیر نیز با استفاده از بلوک‌های استاندارد انتگرال‌گیری پیاده‌سازی می‌شود.

یکی از مزیت‌های مهم استفاده از Simscape Electrical این است که امکان تحلیل هم‌زمان رفتار الکتریکی و فیزیکی مدار وجود دارد. به عبارت دیگر، کاربر می‌تواند علاوه بر مشاهده شکل موج‌ها، اثر پارامترهای واقعی مانند مقاومت داخلی، محدودیت‌های ولتاژ و نرخ تغییر را نیز مشاهده کند. این موضوع باعث می‌شود شبیه‌سازی بسیار نزدیک به واقعیت باشد و نتایج آن قابلیت استفاده در طراحی‌های صنعتی را داشته باشد.

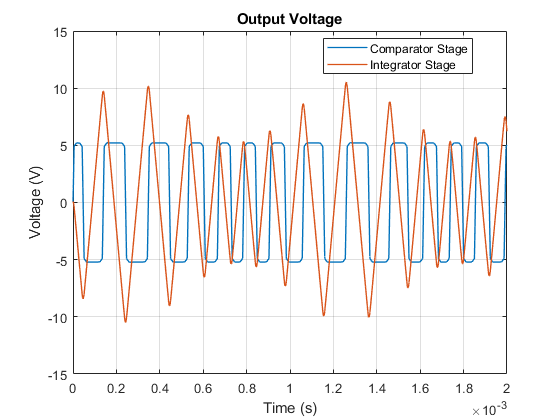

در خروجی شبیه‌سازی، همان‌طور که انتظار می‌رود، ابتدا در مرحله مقایسه‌گر یک موج مربعی با دامنه محدود شده مشاهده می‌شود. این موج به دلیل وجود دیودهای زنر در سطح تقریباً مثبت و منفی 5 ولت محدود شده است. سپس در خروجی انتگرال‌گیر، این موج مربعی به یک موج مثلثی تبدیل می‌شود که دارای شیب‌های خطی افزایشی و کاهشی است. این تغییر شکل موج به‌خوبی نشان‌دهنده عملکرد صحیح مدار طراحی‌شده است.

از نظر کاربردی، این نوع مدارها در تولید سیگنال‌های آزمایشگاهی بسیار مهم هستند. موج مثلثی تولید شده می‌تواند برای تست پاسخ فرکانسی سیستم‌ها، بررسی رفتار فیلترها و همچنین تحلیل سیستم‌های کنترلی مورد استفاده قرار گیرد. علاوه بر این، در برخی از مدارات تولید تابع (Function Generators)، از همین ساختار پایه برای تولید چندین نوع موج مختلف مانند موج مربعی، مثلثی و سینوسی استفاده می‌شود.

در نهایت می‌توان گفت که این شبیه‌سازی نشان می‌دهد چگونه ترکیب ساده‌ای از عناصر الکترونیکی مانند تقویت‌کننده عملیاتی، دیود زنر و مقاومت‌ها می‌تواند منجر به تولید یک سیستم مولد سیگنال پیچیده و کاربردی شود. همچنین استفاده از ابزارهای شبیه‌سازی مانند MATLAB و Simscape Electrical این امکان را فراهم می‌کند که رفتار مدار قبل از پیاده‌سازی فیزیکی به‌طور دقیق تحلیل و بررسی شود. این موضوع نه تنها هزینه طراحی را کاهش می‌دهد بلکه دقت و اطمینان در طراحی نهایی را نیز افزایش می‌دهد.
