مبدل‌های تشدیدی یکی از مهم‌ترین خانواده‌های مبدل‌های الکترونیک قدرت هستند که با هدف افزایش راندمان، کاهش تلفات کلیدزنی و امکان عملکرد در فرکانس‌های بالا توسعه یافته‌اند. در میان این ساختارها، مبدل تشدیدی بار سری (Series Load Resonant Converter یا SLR Converter) به دلیل استفاده از مدار تشدید سری، قابلیت کلیدزنی نرم (Soft Switching) و کاهش قابل توجه تنش‌های الکتریکی روی کلیدهای قدرت، جایگاه ویژه‌ای در منابع تغذیه سوئیچینگ، تجهیزات مخابراتی، شارژرهای توان بالا، سیستم‌های صنعتی و مبدل‌های ایزوله دارد.

در این شبیه‌سازی، عملکرد مبدل تشدیدی بار سری در محیط MATLAB/Simulink مورد بررسی قرار می‌گیرد. هدف اصلی، تحلیل رفتار مدار در حالت‌های مختلف هدایت، بررسی تاثیر تغییر فرکانس کلیدزنی نسبت به فرکانس تشدید و ارزیابی تغییرات ولتاژ خروجی در بارهای مختلف است. همچنین مزایای استفاده از کلیدزنی نرم و محدودیت‌های این ساختار در شرایط بار سبک نیز به صورت کامل بررسی می‌شود.

مقدمه‌ای بر مبدل‌های تشدیدی

در مبدل‌های سوئیچینگ معمولی، کلیدهای نیمه‌هادی در زمانی روشن یا خاموش می‌شوند که همزمان ولتاژ و جریان قابل توجهی از آن‌ها عبور می‌کند. این موضوع باعث ایجاد تلفات کلیدزنی، افزایش دمای قطعات، کاهش راندمان و تولید نویز الکترومغناطیسی می‌شود. با افزایش فرکانس سوئیچینگ، این مشکلات نیز شدت پیدا می‌کنند.

برای رفع این محدودیت‌ها، مبدل‌های تشدیدی طراحی شده‌اند. در این ساختارها از یک مدار تشدید شامل سلف و خازن استفاده می‌شود تا انرژی به صورت نوسانی بین این دو عنصر جابه‌جا گردد. در نتیجه، کلیدهای قدرت در لحظاتی روشن یا خاموش می‌شوند که ولتاژ یا جریان آن‌ها تقریباً صفر است. این روش که به کلیدزنی نرم (Soft Switching) معروف است، باعث افزایش راندمان سیستم و کاهش استهلاک تجهیزات قدرت می‌شود.

کلیدزنی نرم (Soft Switching)

مهم‌ترین ویژگی مبدل تشدیدی بار سری، امکان انجام کلیدزنی نرم است. در این روش، کلیدهای MOSFET یا IGBT در شرایطی تغییر وضعیت می‌دهند که مقدار ولتاژ یا جریان آن‌ها نزدیک به صفر باشد.

دو نوع اصلی کلیدزنی نرم عبارت‌اند از:

• Zero Voltage Switching (ZVS): روشن یا خاموش شدن کلید در زمانی که ولتاژ دو سر آن صفر باشد.
• Zero Current Switching (ZCS): تغییر وضعیت کلید زمانی که جریان عبوری از آن صفر باشد.

استفاده از این دو تکنیک باعث کاهش شدید تلفات کلیدزنی، افزایش طول عمر نیمه‌هادی‌ها، کاهش تولید نویز الکترومغناطیسی (EMI) و امکان افزایش فرکانس کاری مبدل می‌شود.

ساختار مبدل تشدیدی بار سری

ساختار اصلی مبدل SLR از چند بخش تشکیل شده است که هر یک نقش مشخصی در فرآیند تبدیل انرژی دارند.

• پل کامل MOSFET برای تولید ولتاژ متناوب فرکانس بالا
• مدار تشدید شامل سلف تشدید (Lr)
• خازن تشدید (Cr)
• یکسوساز پل کامل در خروجی
• خازن فیلتر خروجی (Co)
• بار مقاومتی

ابتدا ولتاژ DC توسط پل کامل به یک ولتاژ متناوب تبدیل می‌شود. سپس این ولتاژ وارد مدار تشدید شده و انرژی بین سلف و خازن به صورت متناوب تبادل می‌شود. پس از عبور از مدار تشدید، انرژی توسط پل دیودی یکسوسازی شده و خازن خروجی ولتاژ DC صاف و پایداری را در اختیار بار قرار می‌دهد.

فرکانس تشدید مدار

مهم‌ترین پارامتر طراحی این مبدل، فرکانس تشدید مدار است که از مقادیر سلف و خازن تشدید به دست می‌آید.

ωr = 1 / √(Lr × Cr)

fr = ωr / (2π)

رفتار مبدل مستقیماً به نسبت فرکانس کلیدزنی نسبت به این فرکانس وابسته است. بنابراین انتخاب صحیح فرکانس سوئیچینگ، عملکرد مدار را به طور کامل تعیین می‌کند.

حالت‌های کاری مبدل SLR

این مبدل بسته به مقدار فرکانس کلیدزنی نسبت به فرکانس تشدید، در سه ناحیه عملکرد مختلف قرار می‌گیرد.

۱- حالت هدایت ناپیوسته (DCM)

اگر فرکانس کلیدزنی کمتر از نصف فرکانس تشدید باشد:

fs < fr / 2

در این حالت جریان مدار در بخشی از سیکل به صفر می‌رسد و کلیدها هنگام خاموش شدن دارای ZVS و ZCS بوده و هنگام روشن شدن نیز شرایط ZCS برقرار است. این وضعیت کمترین تلفات کلیدزنی را ایجاد می‌کند اما معمولاً توان انتقالی کاهش پیدا می‌کند.

۲- حالت هدایت پیوسته اول (CCM1)

اگر فرکانس کلیدزنی بین نصف فرکانس تشدید و خود فرکانس تشدید قرار گیرد:

fr / 2 < fs < fr

در این شرایط جریان هیچ‌گاه صفر نمی‌شود اما هنگام خاموش شدن کلیدها همچنان شرایط ZVS و ZCS برقرار خواهد بود. این حالت معمولاً تعادل مناسبی میان راندمان و توان خروجی ایجاد می‌کند.

۳- حالت هدایت پیوسته دوم (CCM2)

اگر فرکانس کلیدزنی بیشتر از فرکانس تشدید باشد:

fs > fr

در این ناحیه تنها شرط ZVS هنگام روشن شدن کلیدها برقرار است. بسیاری از منابع تغذیه مدرن از این ناحیه کاری استفاده می‌کنند زیرا پایداری مناسبی داشته و کنترل آن ساده‌تر است.

شبیه‌سازی مبدل در MATLAB/Simulink

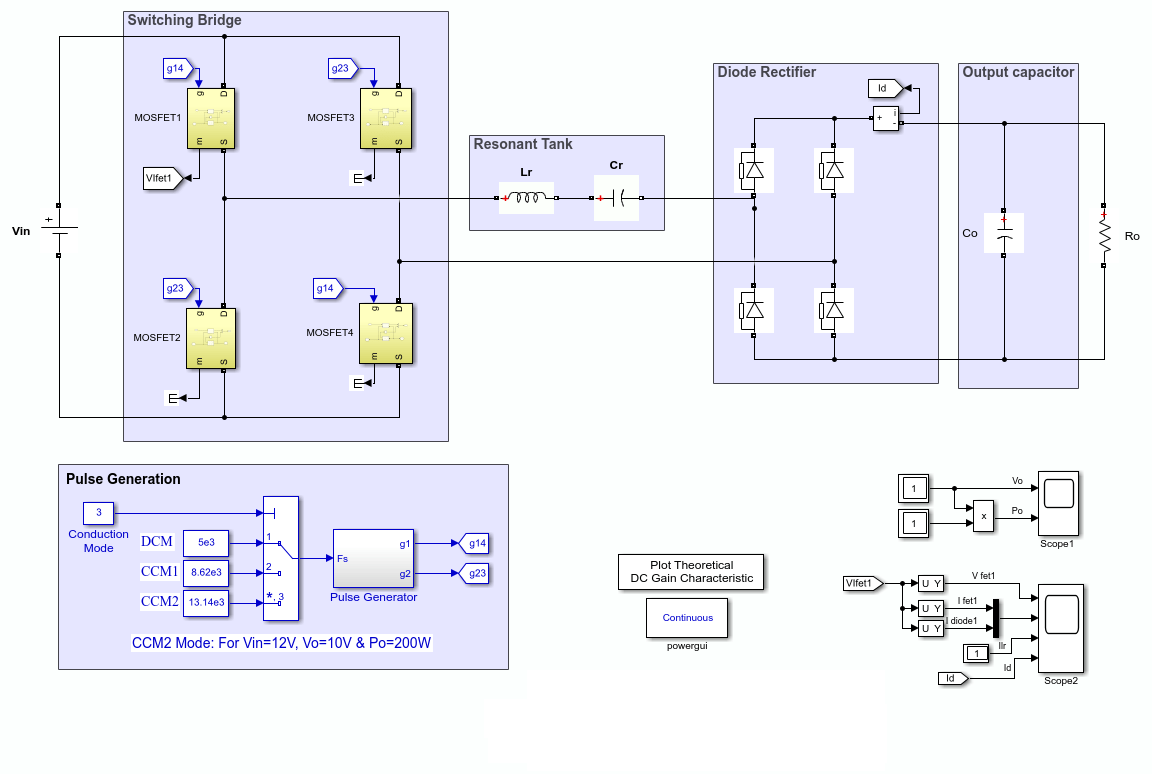

در این شبیه‌سازی، فرکانس تشدید مدار برابر با 11.25 کیلوهرتز در نظر گرفته شده است. برای بررسی عملکرد مدار، فرکانس کلیدزنی روی مقدار 13.14 کیلوهرتز تنظیم می‌شود که مبدل را در حالت CCM2 قرار می‌دهد.

ولتاژ ورودی سیستم برابر با 12 ولت DC بوده و بار اولیه مقدار 0.5 اهم دارد. پس از اجرای شبیه‌سازی، شکل موج‌های جریان، ولتاژ تشدید، ولتاژ خروجی و جریان بار توسط Scopeهای مدل قابل مشاهده خواهند بود.

نتایج نشان می‌دهد که ولتاژ خروجی تقریباً برابر با 10 ولت خواهد بود که بیانگر عملکرد صحیح مدار در شرایط طراحی است.

تحلیل شکل موج‌ها

یکی از جذاب‌ترین بخش‌های این شبیه‌سازی، مشاهده شکل موج‌های تشدید است. جریان سلف و ولتاژ خازن رفتار سینوسی داشته و انرژی به صورت پیوسته میان این دو عنصر جابه‌جا می‌شود.

در لحظه کلیدزنی، جریان یا ولتاژ کلید تقریباً صفر است که نشان‌دهنده تحقق شرایط Soft Switching می‌باشد. این ویژگی باعث کاهش شدید تلفات و افزایش راندمان سیستم خواهد شد.

بررسی تاثیر تغییر بار

یکی از آزمایش‌های مهم این شبیه‌سازی، تغییر مقاومت بار از 0.5 اهم به 5 اهم است.

پس از افزایش مقاومت بار، مشاهده می‌شود که ولتاژ خروجی دیگر برابر با 10 ولت باقی نمی‌ماند. علت این موضوع، وابستگی بهره DC مدار تشدید به مقدار بار است. برخلاف بسیاری از مبدل‌های PWM، در مبدل‌های تشدیدی مشخصه بهره تنها تابع نسبت سیکل کاری نیست، بلکه امپدانس بار نیز نقش مهمی در تعیین ولتاژ خروجی ایفا می‌کند.

منحنی بهره DC

در نتایج شبیه‌سازی، نمودار بهره DC برای دو مقدار مختلف بار نمایش داده می‌شود. مقایسه نتایج تجربی و روابط تئوری نشان می‌دهد که بین این دو اختلاف کوچکی وجود دارد.

دلیل این اختلاف آن است که در روابط تئوری، تاثیر خازن فیلتر خروجی (Co) در محاسبات لحاظ نشده است. در مدل واقعی، این خازن روی پاسخ دینامیکی و مقدار بهره تاثیر گذاشته و باعث ایجاد جابه‌جایی جزئی در منحنی بهره می‌شود.

چالش عملکرد در بار سبک

یکی از محدودیت‌های شناخته‌شده مبدل SLR، دشواری تنظیم ولتاژ خروجی در بارهای سبک است. هنگامی که مقاومت بار افزایش پیدا می‌کند، بهره مدار تغییر کرده و کنترل ولتاژ خروجی پیچیده‌تر می‌شود. به همین دلیل در بسیاری از کاربردهای صنعتی از روش‌های کنترلی پیشرفته یا ساختارهای تشدیدی دیگری مانند LLC Resonant Converter استفاده می‌شود تا پایداری بیشتری در بارهای مختلف حاصل گردد.

مزایای استفاده از مبدل تشدیدی بار سری

• راندمان بسیار بالا به دلیل کلیدزنی نرم
• کاهش تلفات کلیدزنی MOSFETها
• کاهش تنش ولتاژ و جریان روی نیمه‌هادی‌ها
• امکان افزایش فرکانس سوئیچینگ
• کوچک شدن اندازه ترانسفورماتور و فیلترها
• کاهش نویز الکترومغناطیسی
• بهبود طول عمر تجهیزات قدرت

کاربردهای صنعتی

مبدل‌های تشدیدی بار سری در بسیاری از تجهیزات مدرن مورد استفاده قرار می‌گیرند. منابع تغذیه فرکانس بالا، شارژر خودروهای الکتریکی، منابع تغذیه مخابراتی، تجهیزات پزشکی، سیستم‌های گرمایش القایی، مبدل‌های ایزوله توان بالا، منابع تغذیه سرورها، تجهیزات هوافضا و سامانه‌های الکترونیک صنعتی تنها بخشی از کاربردهای این مبدل هستند. در بسیاری از این سامانه‌ها، راندمان بالا و کاهش تلفات کلیدزنی اهمیت بسیار زیادی دارد و به همین دلیل استفاده از ساختارهای تشدیدی به یک راهکار استاندارد تبدیل شده است.

جمع‌بندی

شبیه‌سازی مبدل تشدیدی بار سری در MATLAB فرصت مناسبی برای آشنایی با یکی از مهم‌ترین مبدل‌های تشدیدی الکترونیک قدرت فراهم می‌کند. در این شبیه‌سازی، نحوه عملکرد مدار تشدید، نقش فرکانس تشدید، تاثیر تغییر فرکانس کلیدزنی، بررسی سه حالت هدایت DCM، CCM1 و CCM2، مشاهده شرایط کلیدزنی نرم و تحلیل تغییرات ولتاژ خروجی در بارهای مختلف به صورت عملی مورد مطالعه قرار می‌گیرد. همچنین مشاهده شکل موج‌های ولتاژ و جریان، تحلیل منحنی بهره DC و بررسی محدودیت‌های عملکرد در بارهای سبک، دید جامعی از رفتار این مبدل در اختیار طراحان و دانشجویان قرار می‌دهد. این شبیه‌سازی یکی از بهترین منابع آموزشی برای یادگیری عملی اصول طراحی مبدل‌های تشدیدی و بررسی عملکرد آن‌ها در محیط MATLAB/Simulink محسوب می‌شود.
