کلاچ یکی از اجزای اصلی سیستم انتقال قدرت در خودروهای مجهز به جعبه‌دنده دستی است که وظیفه برقراری و قطع ارتباط مکانیکی میان موتور و مجموعه انتقال قدرت را بر عهده دارد. عملکرد صحیح این قطعه نقش مهمی در تعویض دنده، شروع حرکت خودرو، کنترل انتقال گشتاور و جلوگیری از وارد شدن ضربه‌های مکانیکی به اجزای سیستم انتقال قدرت دارد. به همین دلیل، مدل‌سازی و بررسی رفتار دینامیکی کلاچ می‌تواند به درک بهتر عملکرد خودرو و ارزیابی رفتار اجزای مکانیکی آن در شرایط کاری مختلف کمک کند.

در محیط MATLAB و Simulink، به کمک کتابخانه Simscape Driveline می‌توان اجزای مکانیکی سیستم انتقال قدرت را به‌صورت مدل‌های فیزیکی شبیه‌سازی کرد. در این محیط، کلاچ خودرو تنها به‌عنوان یک اتصال ساده میان دو محور در نظر گرفته نمی‌شود، بلکه می‌توان سازوکار مکانیکی داخلی آن، از جمله اهرم، فنر دیافراگمی، صفحه فشار، صفحات اصطکاکی و توپی کلاچ را نیز در مدل لحاظ کرد.

شبیه‌سازی Automotive Clutch نمونه‌ای از مدل‌سازی کلاچ خودرو در MATLAB است که با هدف مدل‌سازی، تعیین پارامترها و آزمایش عملکرد این مجموعه طراحی شده است. در این شبیه‌سازی، رفتار سرعت دورانی موتور و سیستم انتقال قدرت در هنگام قطع ارتباط کلاچ بررسی می‌شود. با تحلیل نتایج می‌توان مشاهده کرد که آزاد شدن کلاچ چگونه بر انتقال گشتاور و رفتار سرعتی اجزای سیستم تأثیر می‌گذارد.

معرفی شبیه‌سازی کلاچ خودرو در MATLAB

هدف اصلی این شبیه‌سازی، بررسی عملکرد یک کلاچ خودرو در شرایطی است که راننده پدال کلاچ را فشار می‌دهد و ارتباط میان موتور و جعبه‌دنده قطع می‌شود. مدل از دو بخش اصلی تشکیل شده است: زیرسیستم کلاچ خودرو و مجموعه آزمایشی یا Test Harness که برای اجرای آزمایش و ثبت نتایج استفاده می‌شود.

در زیرسیستم کلاچ، اجزای مکانیکی مرتبط با عملکرد کلاچ به یکدیگر متصل شده‌اند تا بتوان رفتار واقعی‌تری از فرآیند درگیر و آزاد شدن آن به دست آورد. مجموعه آزمایشی نیز شرایط لازم را برای اجرای شبیه‌سازی فراهم می‌کند و خروجی‌های مورد نیاز، از جمله سرعت دورانی موتور و سرعت سیستم انتقال قدرت، را ثبت می‌کند.

مهم‌ترین خروجی این مدل، نمودار تغییرات سرعت دورانی موتور و سیستم انتقال قدرت بر حسب زمان در طول فرآیند آزاد شدن کلاچ است. بررسی این نمودار به مهندس اجازه می‌دهد نحوه تغییر وضعیت دینامیکی دو بخش سیستم را در زمان قطع انتقال گشتاور ارزیابی کند.

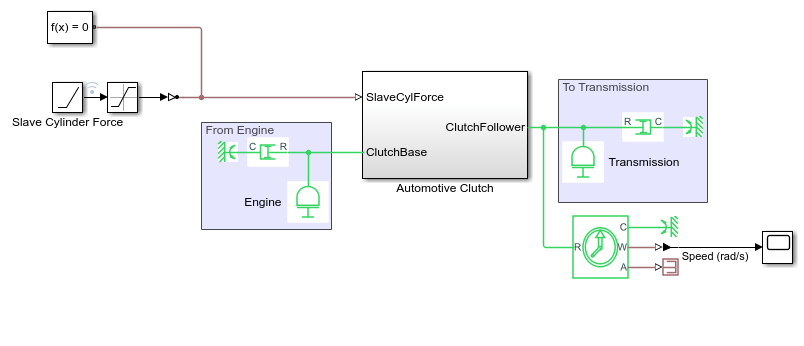

برای مشاهده ساختار کلی مدل می‌توان از تصویر زیر استفاده کرد:

در ساختار مدل، اجزای مختلف به‌گونه‌ای به یکدیگر متصل شده‌اند که بتوان فرآیند قطع اتصال مکانیکی میان موتور و سیستم انتقال قدرت را بررسی کرد. این ساختار علاوه بر نمایش ارتباط اجزای فیزیکی، امکان ارزیابی پاسخ سیستم در برابر اعمال نیروی کنترلی به سازوکار کلاچ را نیز فراهم می‌کند.

ساختار مکانیکی کلاچ خودرو

کلاچ خودرو از چند جزء مکانیکی تشکیل می‌شود که هرکدام وظیفه مشخصی در ایجاد یا قطع ارتباط میان موتور و جعبه‌دنده دارند. در مدل Automotive Clutch، اجزای اصلی شامل مکانیزم اهرمی، فنر دیافراگمی، صفحه فشار، مجموعه صفحات کلاچ و توپی کلاچ هستند. عملکرد هماهنگ این اجزا موجب می‌شود نیروی اعمال‌شده از سوی سامانه کنترل کلاچ به تغییر وضعیت صفحات اصطکاکی منجر شود.

در حالت درگیر بودن کلاچ، نیروی واردشده از طرف صفحه فشار باعث می‌شود صفحات کلاچ با یکدیگر تماس داشته باشند. این تماس، نیروی اصطکاک لازم برای انتقال گشتاور از موتور به سیستم انتقال قدرت را ایجاد می‌کند. با تغییر وضعیت مکانیزم آزادکننده، نیروی فشاری از روی صفحات برداشته می‌شود و انتقال گشتاور میان دو بخش متوقف می‌گردد.

۱. مکانیزم اهرمی

مکانیزم اهرمی بخشی از سامانه آزادکننده کلاچ است که نیروی اعمال‌شده از طرف سیلندر فرمان یا سیلندر کمکی کلاچ را به فنر دیافراگمی منتقل می‌کند. این مکانیزم می‌تواند مقدار و جهت نیروی منتقل‌شده را با توجه به هندسه و نسبت اهرمی خود تغییر دهد.

در مدل شبیه‌سازی، عملکرد اهرم اهمیت زیادی دارد؛ زیرا نیروی اعمال‌شده در یک سمت آن، وضعیت مکانیکی فنر دیافراگمی و در ادامه میزان نیروی واردشده به صفحه فشار را تحت تأثیر قرار می‌دهد. بنابراین، برای دستیابی به پاسخ مناسب، لازم است پارامترهای مرتبط با هندسه و مشخصات مکانیکی اهرم به‌درستی تعیین شوند.

۲. فنر دیافراگمی

فنر دیافراگمی یکی از اجزای مهم کلاچ خودرو است که نیروی لازم برای فشردن صفحات کلاچ را تأمین می‌کند و در فرآیند آزادسازی کلاچ نیز نقش اساسی دارد. این قطعه با تغییر وضعیت مکانیکی خود، نیروی واردشده به صفحه فشار را کنترل می‌کند.

هنگامی که نیروی آزادکننده از طرف مکانیزم اهرمی اعمال می‌شود، فنر دیافراگمی تغییر شکل می‌دهد و نیروی واردشده به صفحه فشار را کاهش می‌دهد. در نتیجه، نیروی فشاری میان صفحات کلاچ کاهش می‌یابد و امکان قطع انتقال گشتاور فراهم می‌شود.

در مدل‌سازی این قطعه، مشخصات فنر و رابطه میان تغییر شکل و نیروی آن اهمیت دارد. این پارامترها تعیین می‌کنند که مجموعه کلاچ در برابر نیروی آزادکننده چه واکنشی نشان دهد و فرآیند جدا شدن صفحات با چه ویژگی‌های مکانیکی انجام شود.

۳. صفحه فشار

صفحه فشار وظیفه اعمال نیروی فشاری به مجموعه صفحات کلاچ را بر عهده دارد. در شرایط درگیری، این نیرو موجب ایجاد تماس میان سطوح اصطکاکی می‌شود و امکان انتقال گشتاور از سمت موتور به سیستم انتقال قدرت را فراهم می‌کند.

در هنگام آزادسازی کلاچ، عملکرد فنر دیافراگمی موجب برداشته شدن نیروی فشاری از روی صفحات می‌شود. با کاهش نیروی عمودی میان سطوح اصطکاکی، ظرفیت انتقال گشتاور کلاچ نیز کاهش پیدا می‌کند. هنگامی که نیروی تماس به اندازه کافی کاهش یابد، کلاچ دیگر قادر به انتقال گشتاور مؤثر میان موتور و جعبه‌دنده نخواهد بود.

در شبیه‌سازی، صفحه فشار یکی از اجزای کلیدی برای بررسی رابطه میان نیروی مکانیکی و وضعیت انتقال گشتاور محسوب می‌شود. تغییرات نیروی این قطعه می‌تواند بر نحوه جدا شدن صفحات و پاسخ دینامیکی سیستم اثر بگذارد.

۴. صفحات کلاچ و سطوح اصطکاکی

صفحات کلاچ از طریق تماس اصطکاکی، گشتاور را میان اجزای دو طرف کلاچ منتقل می‌کنند. هنگامی که صفحات تحت نیروی فشاری قرار دارند، اصطکاک ایجادشده میان سطوح آن‌ها از لغزش نسبی جلوگیری می‌کند یا آن را محدود می‌سازد. در این وضعیت، گشتاور موتور می‌تواند به محور ورودی سیستم انتقال قدرت منتقل شود.

با آزاد شدن کلاچ، نیروی فشاری میان صفحات کاهش می‌یابد و ظرفیت انتقال گشتاور نیز کم می‌شود. در نتیجه، ارتباط دینامیکی موتور و سیستم انتقال قدرت تغییر می‌کند. این تغییر یکی از مهم‌ترین پدیده‌هایی است که در شبیه‌سازی کلاچ خودرو مورد بررسی قرار می‌گیرد.

در مدل‌های دقیق‌تر، عواملی مانند ضریب اصطکاک، شعاع مؤثر صفحات، تعداد سطوح اصطکاکی و نیروی عمودی می‌توانند در تعیین ظرفیت انتقال گشتاور نقش داشته باشند. مقدار واقعی گشتاور قابل انتقال به ساختار کلاچ و پارامترهای انتخاب‌شده برای مدل بستگی دارد.

۵. توپی کلاچ

توپی کلاچ بخشی از مجموعه است که ارتباط مکانیکی صفحات اصطکاکی با محور مربوط به سیستم انتقال قدرت را برقرار می‌کند. این قطعه گشتاور منتقل‌شده از صفحات کلاچ را به محور خروجی مجموعه انتقال می‌دهد.

در شبیه‌سازی دینامیکی، مشخصات توپی و اجزای متصل به آن می‌توانند در رفتار دورانی سیستم تأثیرگذار باشند. به‌ویژه اینرسی دورانی مجموعه متصل به کلاچ، در تعیین سرعت تغییرات حرکت پس از قطع انتقال گشتاور اهمیت دارد.

نحوه عملکرد کلاچ در مدل شبیه‌سازی

برای درک بهتر عملکرد مدل Automotive Clutch، لازم است فرآیند درگیر و آزاد شدن کلاچ از دیدگاه مکانیکی بررسی شود. عملکرد سیستم را می‌توان به دو وضعیت کلی تقسیم کرد: وضعیت انتقال گشتاور و وضعیت قطع انتقال گشتاور.

وضعیت اول: کلاچ درگیر است

در وضعیت درگیری، صفحه فشار نیروی لازم را به مجموعه صفحات کلاچ اعمال می‌کند. در نتیجه، سطوح اصطکاکی با یکدیگر تماس دارند و گشتاور می‌تواند از موتور به سیستم انتقال قدرت منتقل شود. در این شرایط، سرعت دورانی موتور و محور متصل به جعبه‌دنده تحت تأثیر ارتباط مکانیکی میان دو بخش قرار می‌گیرد.

اگر کلاچ به‌طور کامل درگیر باشد و لغزش قابل‌توجهی وجود نداشته باشد، سرعت دو طرف کلاچ می‌تواند به یکدیگر نزدیک شود. بااین‌حال، رفتار دقیق سرعت‌ها به بار مکانیکی، اینرسی اجزا، گشتاور موتور و شرایط اولیه شبیه‌سازی بستگی دارد.

وضعیت دوم: آزاد شدن کلاچ

در فرآیند آزادسازی، سیلندر کمکی نیرویی را به مکانیزم اهرمی وارد می‌کند. این نیرو به فنر دیافراگمی منتقل می‌شود و باعث تغییر وضعیت آن می‌گردد. در ادامه، نیروی اعمال‌شده از طرف صفحه فشار بر صفحات کلاچ کاهش می‌یابد و ارتباط اصطکاکی میان سطوح از بین می‌رود یا به اندازه‌ای کاهش پیدا می‌کند که دیگر گشتاور مؤثری منتقل نشود.

پس از آزاد شدن کلاچ، موتور و سیستم انتقال قدرت دیگر مانند حالت درگیری به یکدیگر مقید نیستند. به همین دلیل، سرعت دورانی آن‌ها می‌تواند رفتار متفاوتی داشته باشد. سرعت هر بخش از این مرحله به شرایط دینامیکی خودش، از جمله اینرسی دورانی، گشتاورهای خارجی، اصطکاک و بار متصل به محور بستگی دارد.

نکته مهم این است که قطع انتقال گشتاور الزاماً به معنای توقف فوری یکی از دو محور نیست. موتور می‌تواند به چرخش خود ادامه دهد و مجموعه انتقال قدرت نیز ممکن است تحت تأثیر اینرسی و بار مکانیکی به چرخش ادامه دهد. در نتیجه، نمودار سرعت بر حسب زمان برای مشاهده پاسخ واقعی مدل اهمیت زیادی دارد.

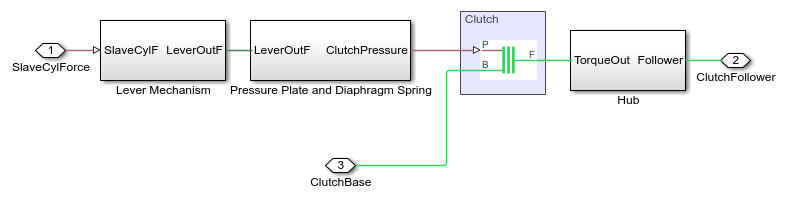

بررسی زیرسیستم Automotive Clutch

زیرسیستم Automotive Clutch ساختار داخلی کلاچ را در قالب مجموعه‌ای از اجزای مکانیکی مدل می‌کند. هدف این زیرسیستم، نمایش ارتباط میان نیروی ورودی مکانیزم آزادکننده و وضعیت صفحات کلاچ است. در این ساختار، نیروی اعمال‌شده به انتهای اهرم از طرف سیلندر کمکی، فنر دیافراگمی را تحت تأثیر قرار می‌دهد.

فنر دیافراگمی با تغییر وضعیت خود، نیروی صفحه فشار را کاهش می‌دهد. در ادامه، نیروی فشاری واردشده به صفحات کلاچ برداشته می‌شود و انتقال گشتاور از موتور به سیستم انتقال قدرت قطع می‌گردد. بنابراین، رفتار خروجی زیرسیستم فقط به یک فرمان ساده روشن یا خاموش وابسته نیست، بلکه به تعامل میان اجزای مکانیکی و پارامترهای آن‌ها نیز ارتباط دارد.

بررسی این زیرسیستم به مهندس کمک می‌کند تا رابطه علت و معلولی میان اعمال نیرو به مکانیزم آزادکننده و قطع انتقال گشتاور را بهتر درک کند. همچنین، با تغییر پارامترهای مکانیکی می‌توان تأثیر مشخصات اجزای مختلف بر عملکرد کلی کلاچ را بررسی کرد.

برای مثال، تغییر سختی فنر، هندسه اهرم یا مشخصات تماس صفحات ممکن است باعث تغییر نیروی لازم برای آزادسازی کلاچ شود. البته مقدار و جهت دقیق این تغییرات به ساختار مدل و مقادیر پارامترهای آن وابسته است و باید از طریق اجرای شبیه‌سازی ارزیابی شود.

نقش مجموعه آزمایشی (Test Harness)

مجموعه آزمایشی یا Test Harness بخشی از مدل است که برای اجرای آزمون و بررسی رفتار سیستم مورد استفاده قرار می‌گیرد. در شبیه‌سازی Automotive Clutch، این مجموعه شرایط لازم برای بررسی فرآیند آزادسازی کلاچ را فراهم می‌کند و امکان ثبت سرعت دورانی موتور و سیستم انتقال قدرت را به وجود می‌آورد.

وجود یک مجموعه آزمایشی مستقل، فرآیند بررسی مدل را ساده‌تر می‌کند؛ زیرا می‌توان عملکرد زیرسیستم کلاچ را در یک سناریوی مشخص ارزیابی کرد، بدون آنکه لازم باشد تمام اجزای یک خودروی کامل با جزئیات بالا مدل‌سازی شوند.

یکی از مهم‌ترین وظایف این مجموعه، ثبت داده‌های شبیه‌سازی و آماده‌سازی آن‌ها برای تحلیل است. با استفاده از ابزارهای ثبت داده در Simscape، می‌توان کمیت‌های فیزیکی مورد نظر را در طول زمان مشاهده کرد و از نمودارهای حاصل برای ارزیابی رفتار سیستم بهره گرفت.

در این مدل، تمرکز اصلی بر تغییرات سرعت دورانی موتور و سیستم انتقال قدرت در زمان آزاد شدن کلاچ است. ازاین‌رو، مقایسه منحنی‌های سرعت این دو بخش، اطلاعات مهمی درباره نحوه قطع ارتباط مکانیکی و پاسخ دینامیکی اجزا فراهم می‌کند.

تنظیم پارامترهای مدل کلاچ خودرو

یکی از اهداف این شبیه‌سازی، مدل‌سازی و تعیین پارامترهای کلاچ خودرو است. برای دستیابی به نتایج قابل‌اعتماد، لازم است مشخصات مکانیکی اجزای مدل با دقت تعیین شوند. این مشخصات می‌توانند شامل پارامترهای مربوط به فنر، هندسه مکانیزم اهرمی، ویژگی‌های اصطکاکی صفحات، اینرسی دورانی و مشخصات محورهای متصل به کلاچ باشند.

پارامترهای مکانیکی باید تا حد امکان با اطلاعات طراحی، داده‌های آزمایشگاهی یا مشخصات سازنده مطابقت داشته باشند. در صورتی که هدف تنها بررسی کیفی رفتار سیستم باشد، می‌توان از مقادیر نمونه استفاده کرد؛ اما برای تحلیل کمی و مقایسه با یک سامانه واقعی، استفاده از داده‌های معتبر اهمیت بیشتری پیدا می‌کند.

برخی از مهم‌ترین پارامترهایی که در تحلیل عملکرد کلاچ اهمیت دارند عبارت‌اند از:

• اینرسی دورانی موتور: میزان مقاومت مجموعه موتور در برابر تغییر سرعت زاویه‌ای را تعیین می‌کند.
• اینرسی سیستم انتقال قدرت: بر نحوه تغییر سرعت محور متصل به جعبه‌دنده پس از آزاد شدن کلاچ تأثیر می‌گذارد.
• مشخصات فنر دیافراگمی: رابطه میان تغییر شکل فنر و نیروی مکانیکی آن را مشخص می‌کند.
• هندسه اهرم: بر نحوه انتقال نیرو از سیلندر کمکی به فنر دیافراگمی اثر می‌گذارد.
• ویژگی‌های اصطکاکی صفحات: در تعیین ظرفیت انتقال گشتاور هنگام درگیری کلاچ مؤثر هستند.
• نیروی آزادکننده: وضعیت مکانیکی کلاچ را تغییر می‌دهد و می‌تواند باعث کاهش نیروی فشاری صفحات شود.
• شرایط اولیه سرعت: بر پاسخ گذرای سیستم در آغاز شبیه‌سازی اثر می‌گذارد.

مقادیر دقیق این پارامترها باید از تنظیمات مدل و اطلاعات مستندات نمونه استخراج شوند. نباید بدون بررسی ساختار مدل، مقادیر مشخصی را به‌عنوان پارامترهای قطعی این شبیه‌سازی در نظر گرفت.

اجرای شبیه‌سازی در MATLAB و Simulink

برای بررسی مدل Automotive Clutch، ابتدا باید نمونه مربوط به کلاچ خودرو در محیط MATLAB باز شود. این نمونه از ابزارهای Simulink و Simscape Driveline برای نمایش و تحلیل رفتار سیستم مکانیکی استفاده می‌کند. پس از باز کردن مدل، بهتر است ساختار کلی سیستم، زیرسیستم کلاچ، اتصالات مکانیکی و بخش ثبت داده‌ها بررسی شوند.

روند کلی اجرای شبیه‌سازی را می‌توان به صورت زیر دنبال کرد:

1. باز کردن مدل: نمونه Automotive Clutch را در MATLAB باز کنید و ساختار کلی مدل را بررسی نمایید.
2. بررسی زیرسیستم کلاچ: اجزایی مانند اهرم، فنر دیافراگمی، صفحه فشار، صفحات کلاچ و توپی را شناسایی کنید.
3. بررسی پارامترها: مقادیر مشخصات مکانیکی و شرایط اولیه تعریف‌شده در مدل را مشاهده کنید.
4. بررسی سناریوی آزمون: نحوه اعمال نیروی آزادکننده و شرایط اجرای آزمایش را در مجموعه Test Harness بررسی کنید.
5. اجرای مدل: شبیه‌سازی را اجرا کنید تا رفتار دینامیکی اجزای سیستم در طول فرآیند آزادسازی محاسبه شود.
6. مشاهده نتایج: داده‌های ثبت‌شده از طریق Simscape Logging را بررسی کنید و نمودار سرعت موتور و سیستم انتقال قدرت را مشاهده نمایید.
7. تحلیل پاسخ: تغییرات سرعت در طول زمان را با توجه به وضعیت کلاچ و شرایط مکانیکی سیستم تفسیر کنید.

در صورت تغییر پارامترها، بهتر است هر بار یک یا چند پارامتر مشخص تغییر داده شود و نتایج جدید با حالت پایه مقایسه شوند. این روش کمک می‌کند سهم هر پارامتر در تغییر پاسخ سیستم بهتر شناسایی شود.

تحلیل نتایج شبیه‌سازی با Simscape Logging

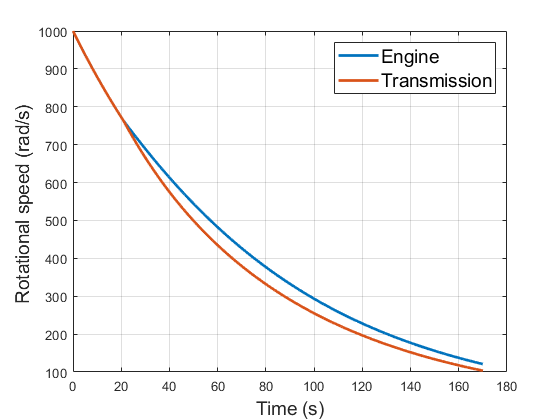

یکی از خروجی‌های اصلی مدل، نمودار سرعت دورانی موتور و سیستم انتقال قدرت بر حسب زمان است. این نمودار با استفاده از داده‌های ثبت‌شده در Simscape Logging به دست می‌آید و رفتار دو بخش سیستم را در طول سناریوی آزادسازی کلاچ نمایش می‌دهد.

Simscape Logging امکان ثبت کمیت‌های فیزیکی مدل را در طول شبیه‌سازی فراهم می‌کند. این قابلیت برای بررسی سیستم‌های چندفیزیکی اهمیت زیادی دارد؛ زیرا علاوه بر مشاهده رفتار خروجی نهایی، می‌توان تغییرات متغیرهای داخلی مدل را نیز در صورت فعال بودن ثبت کمیت‌های مربوطه بررسی کرد.

برای تفسیر نمودار، باید توجه داشت که سرعت دورانی موتور و سرعت سیستم انتقال قدرت پیش از آزادسازی کلاچ تحت تأثیر ارتباط مکانیکی میان دو بخش قرار دارند. با کاهش نیروی فشاری صفحات، ظرفیت انتقال گشتاور کلاچ کاهش پیدا می‌کند و وابستگی دینامیکی دو بخش به یکدیگر از بین می‌رود.

پس از قطع انتقال گشتاور، رفتار سرعت موتور و سیستم انتقال قدرت لزوماً یکسان باقی نمی‌ماند. برای مثال، اگر موتور تحت تأثیر گشتاور تولیدی خود قرار داشته باشد، سرعت آن می‌تواند به روند متفاوتی نسبت به سرعت محور انتقال قدرت ادامه دهد. از سوی دیگر، سرعت سیستم انتقال قدرت نیز به اینرسی اجزای متصل، بار خارجی و مقاومت‌های مکانیکی وابسته است.

بنابراین، برای تحلیل صحیح نمودار باید به چند نکته توجه کرد:

• تغییر سرعت موتور: مشخص می‌کند موتور پس از کاهش یا قطع بار منتقل‌شده به سیستم انتقال قدرت چگونه واکنش نشان می‌دهد.
• تغییر سرعت سیستم انتقال قدرت: رفتار مجموعه متصل به سمت خروجی کلاچ را پس از کاهش انتقال گشتاور نشان می‌دهد.
• فاصله میان منحنی‌های سرعت: در صورت تعریف سرعت‌ها در یک مبنای قابل‌مقایسه، می‌تواند برای بررسی تفاوت حرکت دو بخش پس از آزادسازی استفاده شود.
• رفتار گذرا: تغییرات سریع یا تدریجی سرعت در نزدیکی لحظه آزادسازی، اطلاعاتی درباره پاسخ دینامیکی سیستم فراهم می‌کند.
• شرایط پایدار پس از آزادسازی: ادامه رفتار سرعت‌ها به گشتاورهای خارجی، اینرسی و سایر مشخصات مدل وابسته است.

توجه داشته باشید که مقادیر عددی سرعت، زمان دقیق آزادسازی و شکل جزئی منحنی‌ها باید از نتایج واقعی اجرای مدل استخراج شوند. تصویر نمودار به‌تنهایی و بدون دسترسی به داده‌های عددی، مبنای مناسبی برای اعلام مقادیر دقیق یا نتیجه‌گیری کمی نیست.

اهمیت تفاوت سرعت موتور و سیستم انتقال قدرت

یکی از موضوعات مهم در بررسی عملکرد کلاچ، تفاوت میان سرعت دورانی دو طرف آن است. هنگامی که کلاچ به‌طور کامل درگیر است و لغزش قابل‌توجهی وجود ندارد، دو طرف کلاچ می‌توانند از نظر سرعت زاویه‌ای به یکدیگر مقید باشند. اما با آزاد شدن کلاچ، این محدودیت مکانیکی کاهش می‌یابد یا از بین می‌رود.

از نظر دینامیکی، سرعت هر بخش تابع گشتاور خالص واردشده به آن و اینرسی دورانی مجموعه است. رابطه پایه حرکت دورانی را می‌توان به شکل زیر بیان کرد:

\(J\frac{d\omega}{dt}=\sum T\)

در این رابطه، \(J\) اینرسی دورانی، \(\omega\) سرعت زاویه‌ای و \(\sum T\) مجموع گشتاورهای واردشده به مجموعه است. این رابطه نشان می‌دهد که تغییر سرعت زاویه‌ای به گشتاور خالص و اینرسی دورانی بستگی دارد.

هنگامی که کلاچ آزاد می‌شود، گشتاور منتقل‌شده از موتور به سیستم انتقال قدرت کاهش می‌یابد. در نتیجه، معادلات حرکت دو طرف کلاچ تحت تأثیر گشتاورهای مستقل هر بخش قرار می‌گیرند. این موضوع علت اصلی اهمیت بررسی هم‌زمان دو منحنی سرعت در خروجی شبیه‌سازی است.

اگر سرعت‌ها در نمودار بر حسب دور بر دقیقه نمایش داده شوند، برای مقایسه دقیق باید اطمینان حاصل شود که هر دو سیگنال به یک واحد و مبنای مناسب تبدیل شده‌اند. همچنین، اگر میان موتور و نقطه اندازه‌گیری سرعت در سیستم انتقال قدرت نسبت دنده وجود داشته باشد، باید نسبت انتقال در تفسیر تفاوت سرعت‌ها لحاظ شود. در غیر این صورت، برابر نبودن سرعت‌ها الزاماً نشانه لغزش کلاچ نیست.

کاربردهای مهندسی شبیه‌سازی کلاچ خودرو

مدل‌سازی کلاچ خودرو در MATLAB می‌تواند در مراحل مختلف طراحی، تحلیل و آموزش مهندسی مورد استفاده قرار گیرد. این مدل امکان بررسی رفتار مکانیکی کلاچ را بدون نیاز به ساخت نمونه فیزیکی برای هر آزمایش فراهم می‌کند و می‌تواند به شناسایی روابط میان پارامترهای طراحی و پاسخ دینامیکی سیستم کمک کند.

از مهم‌ترین کاربردهای این شبیه‌سازی می‌توان به موارد زیر اشاره کرد:

• آموزش عملکرد کلاچ: نمایش ارتباط میان اجزای مکانیکی و تشریح فرآیند قطع انتقال گشتاور.
• بررسی پاسخ دینامیکی: تحلیل تغییرات سرعت موتور و سیستم انتقال قدرت در هنگام آزادسازی کلاچ.
• ارزیابی پارامترهای طراحی: بررسی اثر تغییر مشخصات فنر، اهرم و صفحات اصطکاکی بر عملکرد مجموعه.
• تحلیل سیستم انتقال قدرت: مطالعه تعامل کلاچ با اینرسی دورانی و بارهای مکانیکی متصل به آن.
• آماده‌سازی مدل‌های پیشرفته‌تر: استفاده از زیرسیستم کلاچ در مدل‌های بزرگ‌تر شامل موتور، جعبه‌دنده و سایر اجزای سامانه انتقال قدرت.
• مقایسه سناریوهای مختلف: بررسی پاسخ مدل تحت شرایط اولیه یا تنظیمات مکانیکی متفاوت.

برای نمونه، می‌توان در یک مطالعه پارامتری، مشخصات فنر دیافراگمی یا اینرسی دورانی سیستم انتقال قدرت را تغییر داد و سپس نمودارهای سرعت را با حالت مرجع مقایسه کرد. با این روش می‌توان بررسی کرد که تغییر مشخصات مکانیکی چگونه بر زمان پاسخ، میزان تغییر سرعت و رفتار گذرای سیستم اثر می‌گذارد.

ملاحظات و محدودیت‌های مدل‌سازی

با وجود قابلیت‌های شبیه‌سازی، باید توجه داشت که دقت نتایج به ساختار مدل، کیفیت پارامترها و فرضیات به‌کاررفته در آن بستگی دارد. یک مدل مکانیکی می‌تواند رفتار اصلی کلاچ را با دقت مناسبی نمایش دهد، اما لزوماً تمام پدیده‌های موجود در کلاچ واقعی خودرو را شامل نمی‌شود.

برای مثال، تغییرات دمایی صفحات اصطکاکی، سایش مواد، ارتعاشات پیچشی، ناهمگنی تماس سطوح و تغییرات ضریب اصطکاک ممکن است در یک مدل ساده لحاظ نشده باشند. بررسی این پدیده‌ها به مدل‌سازی دقیق‌تر و تعریف پارامترهای اضافی نیاز دارد.

همچنین، نتایج به نحوه تعریف شرایط اولیه، بار مکانیکی و گشتاورهای واردشده به موتور و سیستم انتقال قدرت وابسته‌اند. بنابراین، هنگام مقایسه نتایج دو اجرای مختلف، لازم است شرایط آزمون تا حد امکان یکسان باشند و تغییرات اعمال‌شده به‌صورت مشخص ثبت شوند.

از سوی دیگر، انتخاب تنظیمات مناسب حل‌گر و بررسی همگرایی عددی نیز اهمیت دارد. در سیستم‌هایی که تماس اصطکاکی و تغییر وضعیت مکانیکی در آن‌ها نقش مهمی ایفا می‌کند، تنظیمات نامناسب شبیه‌سازی ممکن است بر دقت ثبت پدیده‌های گذرا اثر بگذارد. در نتیجه، بهتر است نتایج مهم با بررسی تنظیمات مدل و در صورت لزوم با اجرای آزمون‌های تکمیلی اعتبارسنجی شوند.

جمع‌بندی

شبیه‌سازی Automotive Clutch در MATLAB نمونه‌ای کاربردی برای بررسی ساختار و عملکرد کلاچ خودرو با استفاده از Simulink و Simscape Driveline است. در این مدل، اجزایی مانند مکانیزم اهرمی، فنر دیافراگمی، صفحه فشار، صفحات اصطکاکی و توپی کلاچ در قالب یک مجموعه مکانیکی مدل‌سازی می‌شوند تا فرآیند آزاد شدن کلاچ و قطع انتقال گشتاور میان موتور و سیستم انتقال قدرت بررسی شود.

مجموعه آزمایشی مدل، شرایط لازم برای اجرای سناریوی آزادسازی را فراهم می‌کند و با استفاده از Simscape Logging می‌توان تغییرات سرعت دورانی موتور و سیستم انتقال قدرت را بر حسب زمان مشاهده کرد. تحلیل این منحنی‌ها به درک بهتر رفتار گذرای سیستم و تأثیر قطع ارتباط مکانیکی بر حرکت دورانی اجزای مختلف کمک می‌کند.

از دیدگاه مهندسی، ارزش اصلی این شبیه‌سازی در امکان بررسی رفتار کلاچ، ارزیابی اثر پارامترهای مکانیکی و مطالعه ارتباط میان نیروی آزادکننده و انتقال گشتاور است. با تغییر کنترل‌شده پارامترها و مقایسه نتایج، می‌توان شناخت دقیق‌تری از عملکرد این مجموعه به دست آورد و از مدل به‌عنوان نقطه شروعی برای توسعه شبیه‌سازی‌های پیشرفته‌تر سیستم انتقال قدرت خودرو استفاده کرد.
