مدل‌سازی موتورهای احتراق داخلی یکی از موضوعات مهم در مهندسی مکانیک، مهندسی خودرو و تحلیل سامانه‌های انتقال قدرت است. عملکرد این موتورها به عوامل مختلفی از جمله فرآیند احتراق، زمان‌بندی جرقه، میزان هوای ورودی، نسبت هوا به سوخت، سرعت چرخش میل‌لنگ و شرایط بار مکانیکی وابسته است. برای بررسی دقیق رفتار موتور، صرفاً محاسبه گشتاور متوسط یا سرعت دورانی کافی نیست؛ بلکه در بسیاری از کاربردهای مهندسی لازم است تغییرات لحظه‌ای گشتاور در طول چرخش میل‌لنگ نیز مورد مطالعه قرار گیرد.

در شبیه‌سازی مدل موتور با قابلیت تحلیل وابسته به زاویه میل‌لنگ (Crank-Angle-Resolved Engine Model)، یک موتور چهارزمانه، چهارسیلندر، بنزینی و تنفس طبیعی با حجم جابه‌جایی ۲ لیتر بررسی می‌شود. این موتور از سیستم جرقه‌زنی برای آغاز احتراق مخلوط هوا و سوخت استفاده می‌کند و مدل آن قادر است گشتاور لحظه‌ای تولیدشده در میل‌لنگ را بر اساس زاویه چرخش آن محاسبه کند. چنین رویکردی امکان بررسی دقیق‌تر فرآیند راه‌اندازی موتور، اثر احتراق‌های متوالی، عملکرد موتور استارتر و تغییرات گشتاور در شرایط مختلف کاری را فراهم می‌سازد.

معرفی موتور چهارسیلندر چهارزمانه در شبیه‌سازی

موتور مورد بررسی از نوع موتور احتراق داخلی با جرقه‌زنی است. در این نوع موتور، مخلوط هوا و سوخت وارد سیلندر شده و پس از فشرده‌سازی، با ایجاد جرقه توسط شمع مشتعل می‌شود. انرژی آزادشده در اثر احتراق، فشار گازهای داخل سیلندر را افزایش می‌دهد. این فشار به پیستون نیرو وارد می‌کند و حرکت خطی پیستون از طریق مجموعه شاتون و میل‌لنگ به حرکت دورانی تبدیل می‌شود.

حجم جابه‌جایی کل موتور برابر با ۲ لیتر است. این مقدار به مجموع حجم جابه‌جایی چهار سیلندر اشاره دارد؛ بنابراین، در یک موتور چهارسیلندر با توزیع یکسان حجم، سهم هر سیلندر تقریباً ۵۰۰ سانتی‌متر مکعب خواهد بود. البته حجم جابه‌جایی با حجم محفظه احتراق در نقطه مرگ بالا تفاوت دارد و نباید این دو مفهوم را یکسان در نظر گرفت.

از دیگر ویژگی‌های این موتور، تنفس طبیعی بودن آن است. در موتورهای تنفس طبیعی، هوا بدون استفاده از سامانه‌های افزایش فشار مانند توربوشارژر یا سوپرشارژر وارد سیلندرها می‌شود. در نتیجه، میزان هوای ورودی به موتور به عواملی مانند فشار محیط، دمای هوا، وضعیت دریچه گاز، افت فشار مسیر ورودی و سرعت دورانی موتور وابسته است.

چهارزمانه بودن موتور نیز به این معناست که هر سیلندر برای تکمیل یک چرخه کاری به چهار مرحله مکش، تراکم، احتراق و انبساط، و تخلیه نیاز دارد. این چرخه در مجموع به دو دور کامل میل‌لنگ، معادل ۷۲۰ درجه چرخش، احتیاج دارد. در موتور چهارسیلندر، احتراق‌ها با زمان‌بندی مشخصی انجام می‌شوند تا گشتاور تولیدی در طول چرخه کاری توزیع شود. با وجود این، گشتاور خروجی کاملاً یکنواخت نیست و در اثر ماهیت متناوب احتراق، تغییرات لحظه‌ای قابل توجهی دارد.

اهمیت تحلیل گشتاور بر اساس زاویه میل‌لنگ

گشتاور یکی از مهم‌ترین پارامترهای ارزیابی عملکرد موتور است و نشان می‌دهد موتور تا چه اندازه توانایی ایجاد اثر چرخشی روی میل‌لنگ را دارد. در بسیاری از تحلیل‌های ساده، گشتاور موتور به‌صورت یک مقدار متوسط در نظر گرفته می‌شود. این روش برای محاسبات اولیه توان و مقایسه عملکرد کلی موتور مناسب است، اما اطلاعات کافی درباره نوسانات گشتاور در طول چرخه احتراق ارائه نمی‌دهد.

در مدل‌سازی وابسته به زاویه میل‌لنگ، گشتاور به‌عنوان تابعی از موقعیت زاویه‌ای میل‌لنگ و شرایط لحظه‌ای موتور بررسی می‌شود. به بیان دیگر، به‌جای آنکه تنها یک مقدار ثابت برای گشتاور در نظر گرفته شود، تغییرات آن در طول چرخش میل‌لنگ محاسبه می‌شود. این ویژگی برای تحلیل رفتار دینامیکی موتور، بررسی ارتعاشات پیچشی، ارزیابی بار واردشده به سامانه انتقال قدرت و مطالعه فرآیند روشن شدن موتور اهمیت زیادی دارد.

گشتاور لحظه‌ای به عوامل متعددی وابسته است. فشار گازهای داخل سیلندر، موقعیت پیستون، زاویه شاتون، هندسه میل‌لنگ، اصطکاک اجزای متحرک و زمان‌بندی احتراق از جمله عواملی هستند که می‌توانند بر مقدار گشتاور تولیدی اثر بگذارند. همچنین، سهم هر سیلندر در گشتاور کل موتور در طول چرخه کاری تغییر می‌کند؛ زیرا سیلندرها در زمان‌های متفاوتی از مراحل مکش، تراکم، احتراق و تخلیه قرار دارند.

در چنین مدلی، بررسی زاویه میل‌لنگ به مهندس اجازه می‌دهد ارتباط میان رویدادهای احتراق و پاسخ مکانیکی موتور را بهتر درک کند. برای مثال، می‌توان بررسی کرد که با آغاز احتراق در یک سیلندر، گشتاور تولیدی چگونه تغییر می‌کند و این تغییر چگونه بر سرعت دورانی میل‌لنگ و عملکرد سایر اجزای متصل به آن اثر می‌گذارد.

ساختار کلی مدل در Matlab و Simscape Driveline

برای شبیه‌سازی این سیستم می‌توان از محیط Matlab، نرم‌افزار Simulink و کتابخانه Simscape Driveline استفاده کرد. این ابزارها امکان مدل‌سازی اجزای مکانیکی، انتقال گشتاور، اینرسی دورانی، کلاچ‌ها و سایر عناصر یک سامانه انتقال قدرت را فراهم می‌کنند. در مدل موتور احتراق داخلی، زیرسامانه‌های مربوط به موتور و اجزای راه‌انداز به‌گونه‌ای به یکدیگر متصل می‌شوند که فرآیند روشن شدن و ادامه کار موتور قابل بررسی باشد.

مدل کلی شامل موتور چهارسیلندر، میل‌لنگ یا مجموعه دورانی معادل آن، موتور استارتر و کلاچ یک‌طرفه است. موتور استارتر وظیفه به حرکت درآوردن میل‌لنگ را در ابتدای راه‌اندازی بر عهده دارد. کلاچ یک‌طرفه نیز از انتقال ناخواسته گشتاور از موتور احتراق داخلی به استارتر پس از روشن شدن موتور جلوگیری می‌کند.

در این ساختار، مدل موتور تنها یک منبع گشتاور ثابت نیست؛ بلکه رفتار آن با توجه به وضعیت احتراق و شرایط کاری تغییر می‌کند. این قابلیت موجب می‌شود پاسخ سیستم در زمان راه‌اندازی و هنگام رسیدن به شرایط کار پایدار، واقع‌بینانه‌تر بررسی شود.

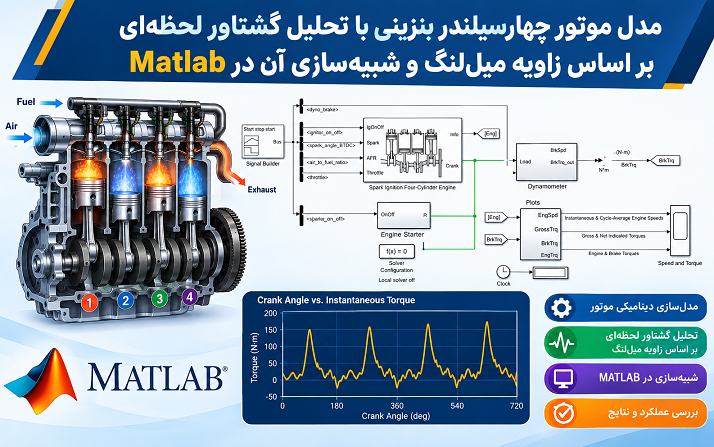

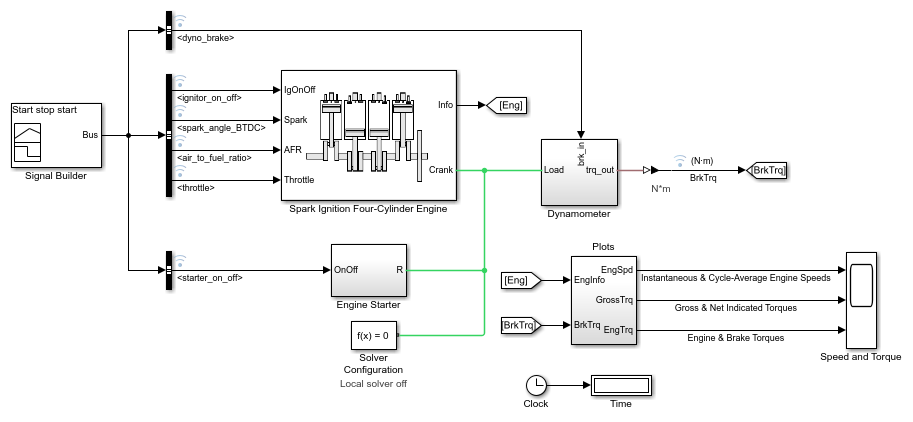

تصویر زیر ساختار کلی مدل موتور چهارسیلندر و اجزای اصلی آن را نشان می‌دهد. در بررسی مدل در محیط شبیه‌سازی، لازم است به نحوه اتصال میل‌لنگ به استارتر، مسیر انتقال گشتاور و وجود کلاچ یک‌طرفه توجه شود؛ زیرا این اجزا نقش تعیین‌کننده‌ای در توالی راه‌اندازی موتور دارند.

فرآیند راه‌اندازی موتور از حالت سکون

یکی از بخش‌های مهم این شبیه‌سازی، بررسی فرآیند روشن شدن موتور از حالت سکون است. در ابتدای شبیه‌سازی، موتور احتراق داخلی هنوز قادر به ادامه چرخش مستقل نیست و برای آغاز حرکت میل‌لنگ باید از یک منبع گشتاور خارجی کمک گرفته شود. این وظیفه بر عهده موتور استارتر قرار دارد.

در خودروهای واقعی، استارتر یک موتور الکتریکی است که هنگام فعال شدن، گشتاور لازم برای چرخاندن میل‌لنگ را تأمین می‌کند. در مدل شبیه‌سازی نیز همین نقش عملکردی در نظر گرفته می‌شود. استارتر ابتدا میل‌لنگ را به حرکت درمی‌آورد تا موتور به شرایط مناسب برای آغاز احتراق برسد. پس از فراهم شدن شرایط لازم، تزریق سوخت و جرقه‌زنی آغاز می‌شود و احتراق در سیلندرها شکل می‌گیرد.

روشن شدن موتور صرفاً به چرخش میل‌لنگ وابسته نیست. برای آنکه احتراق‌های متوالی به‌طور موفقیت‌آمیز انجام شوند، باید شرایط مناسبی از نظر ورود هوا، تأمین سوخت، نسبت هوا به سوخت و زمان‌بندی جرقه وجود داشته باشد. زمانی که احتراق بتواند گشتاور کافی تولید کند، موتور به‌تدریج از وابستگی به استارتر خارج می‌شود.

مرحله اول: چرخش اولیه میل‌لنگ

در ابتدای فرآیند راه‌اندازی، موتور استارتر فعال می‌شود و گشتاور خود را به میل‌لنگ انتقال می‌دهد. این گشتاور باید بر اینرسی اجزای دورانی و مقاومت‌های مکانیکی موتور غلبه کند. مقاومت‌های مذکور می‌توانند شامل اصطکاک یاتاقان‌ها، مقاومت ناشی از فشرده‌سازی گاز داخل سیلندرها و سایر تلفات مکانیکی باشند.

در این مرحله، سرعت دورانی میل‌لنگ از مقدار صفر افزایش پیدا می‌کند. میزان افزایش سرعت به گشتاور استارتر، اینرسی معادل مجموعه متحرک و بار مقاوم موتور بستگی دارد. اگر گشتاور خالص واردشده به میل‌لنگ مثبت باشد، موتور شتاب زاویه‌ای خواهد گرفت. این وضعیت را می‌توان با رابطه بنیادی دینامیک دورانی توضیح داد:

گشتاور خالص = ممان اینرسی × شتاب زاویه‌ای

بنابراین، هرچه اختلاف میان گشتاور محرک و گشتاور مقاوم بیشتر باشد، شتاب زاویه‌ای میل‌لنگ نیز افزایش می‌یابد؛ البته مقدار اینرسی دورانی سیستم در پاسخ دینامیکی آن نقش مستقیم دارد.

مرحله دوم: تزریق سوخت و آغاز جرقه‌زنی

پس از آنکه میل‌لنگ به حرکت درآمد و شرایط لازم برای راه‌اندازی فراهم شد، فرآیند تزریق سوخت و جرقه‌زنی آغاز می‌شود. مخلوط هوا و سوخت در سیلندر آماده احتراق می‌شود و جرقه شمع موجب شروع واکنش احتراق خواهد شد. افزایش فشار ناشی از احتراق، نیروی واردشده به پیستون را افزایش می‌دهد و در نهایت به تولید گشتاور روی میل‌لنگ منجر می‌شود.

در موتور چهارزمانه، این فرآیند برای هر سیلندر مطابق با زمان‌بندی چرخه کاری انجام می‌شود. از آنجا که سیلندرها در موقعیت‌های متفاوتی از چرخه قرار دارند، گشتاور حاصل از احتراق در طول زمان به‌صورت متناوب به میل‌لنگ منتقل می‌شود. با تکرار احتراق‌ها، سهم موتور احتراق داخلی در تأمین گشتاور افزایش می‌یابد.

مرحله سوم: غلبه گشتاور احتراق بر گشتاور استارتر

با آغاز احتراق‌های موفق، ممکن است گشتاور تولیدی موتور احتراق داخلی از گشتاور تأمین‌شده توسط استارتر بیشتر شود. در این شرایط، موتور دیگر صرفاً به نیروی محرک استارتر وابسته نیست و احتراق می‌تواند نقش اصلی را در ادامه چرخش میل‌لنگ ایفا کند.

در مدل مورد بررسی، کلاچ یک‌طرفه یا کلاچ هرزگرد (Overrunning Clutch) برای مدیریت این وضعیت استفاده می‌شود. این کلاچ به انتقال گشتاور از استارتر به میل‌لنگ اجازه می‌دهد، اما هنگامی که شرایط دورانی به‌گونه‌ای تغییر کند که موتور احتراق داخلی بخواهد استارتر را به حرکت درآورد، مسیر انتقال گشتاور در جهت نامطلوب آزاد می‌شود.

نکته مهم این است که عملکرد کلاچ یک‌طرفه تنها بر اساس مقایسه ساده دو مقدار گشتاور تعریف نمی‌شود؛ بلکه جهت انتقال گشتاور و وضعیت نسبی حرکت اجزای متصل نیز اهمیت دارند. در فرآیند واقعی راه‌اندازی، افزایش سرعت موتور احتراق داخلی نسبت به سرعت مجموعه استارتر می‌تواند موجب آزاد شدن کلاچ شود و از انتقال توان برگشتی به موتور استارتر جلوگیری کند.

مرحله چهارم: قطع استارتر و ادامه کار موتور

پس از آنکه احتراق‌های متوالی، سرعت و ممان حرکتی کافی برای ادامه کار موتور را فراهم کردند، استارتر خاموش می‌شود. در این مرحله، موتور احتراق داخلی باید بتواند بدون دریافت گشتاور از استارتر به کار خود ادامه دهد. تزریق سوخت و جرقه‌زنی همچنان برقرار می‌مانند و احتراق‌های متوالی، انرژی لازم برای غلبه بر تلفات مکانیکی و تأمین بار متصل به موتور را تولید می‌کنند.

اگر انرژی حاصل از احتراق برای غلبه بر تلفات و بار موتور کافی نباشد، سرعت دورانی کاهش پیدا می‌کند و ممکن است موتور خاموش شود. در مقابل، اگر گشتاور تولیدی با شرایط بار و تلفات سیستم تناسب داشته باشد، موتور می‌تواند به کار خود ادامه دهد. به همین دلیل، بررسی سرعت دورانی و گشتاور لحظه‌ای در مرحله گذار از راه‌اندازی به کار مستقل اهمیت زیادی دارد.

نقش کلاچ یک‌طرفه در حفاظت از موتور استارتر

کلاچ یک‌طرفه یکی از اجزای کلیدی در سامانه راه‌اندازی موتورهای احتراق داخلی است. وظیفه اصلی آن فراهم کردن امکان انتقال گشتاور در یک جهت و محدود کردن انتقال آن در جهت مخالف است. در زمان راه‌اندازی، گشتاور باید از استارتر به میل‌لنگ منتقل شود؛ اما پس از روشن شدن موتور، میل‌لنگ ممکن است با سرعتی بیشتر از مجموعه استارتر بچرخد.

اگر یک اتصال صلب میان استارتر و میل‌لنگ وجود داشته باشد، افزایش سرعت موتور احتراق داخلی می‌تواند موجب چرخاندن اجباری استارتر شود. این اتفاق ممکن است تنش مکانیکی و سرعت دورانی نامناسبی را به استارتر و اجزای انتقال حرکت آن تحمیل کند. استفاده از کلاچ یک‌طرفه مانع از ادامه انتقال گشتاور در چنین شرایطی می‌شود.

در شبیه‌سازی، عملکرد این کلاچ به‌طور مستقیم بر پاسخ دینامیکی مجموعه راه‌انداز تأثیر می‌گذارد. زمان آزاد شدن کلاچ، سرعت میل‌لنگ در آن لحظه و تغییرات گشتاور انتقالی از جمله مواردی هستند که می‌توان در نتایج مدل مورد بررسی قرار داد. این تحلیل به درک بهتر رفتار سیستم در لحظه روشن شدن موتور کمک می‌کند.

کنترل گشتاور موتور با تغییر دریچه گاز، نسبت هوا به سوخت و زمان جرقه

یکی از قابلیت‌های مهم مدل موتور، امکان کنترل گشتاور تولیدی از طریق تغییر سه پارامتر اصلی شامل وضعیت دریچه گاز، نسبت هوا به سوخت و زمان‌بندی جرقه‌زنی است. این پارامترها بر مقدار انرژی آزادشده در فرآیند احتراق و نحوه تبدیل آن به گشتاور مکانیکی اثر می‌گذارند.

۱. تأثیر دریچه گاز بر گشتاور موتور

دریچه گاز میزان جریان هوای ورودی به موتور را کنترل می‌کند. با باز شدن بیشتر دریچه گاز، در شرایطی که سایر پارامترها ثابت باشند، امکان ورود هوای بیشتری به سیلندرها فراهم می‌شود. اگر سوخت متناسب با هوای ورودی تأمین شود، جرم مخلوط قابل احتراق افزایش پیدا می‌کند و موتور می‌تواند گشتاور بیشتری تولید کند.

در موتورهای بنزینی تنفس طبیعی، دریچه گاز یکی از ابزارهای اصلی کنترل بار موتور است. در بارهای پایین، دریچه گاز معمولاً کمتر باز می‌شود و مقدار هوای ورودی محدود خواهد بود. در بارهای بالاتر، باز شدن بیشتر دریچه گاز می‌تواند گشتاور قابل تولید را افزایش دهد. با این حال، رابطه میان زاویه دریچه گاز و گشتاور الزاماً خطی نیست؛ زیرا فشار منیفولد، راندمان حجمی، سرعت موتور و شرایط احتراق نیز بر نتیجه نهایی اثر می‌گذارند.

۲. تأثیر نسبت هوا به سوخت

نسبت هوا به سوخت (Air-Fuel Ratio) یکی دیگر از پارامترهای مؤثر بر فرآیند احتراق است. این نسبت از تقسیم جرم هوای ورودی بر جرم سوخت مصرف‌شده به دست می‌آید. ترکیب مخلوط باید در محدوده مناسب قرار داشته باشد تا احتراق قابل اتکا و تولید گشتاور مطلوب امکان‌پذیر شود.

مخلوط بیش از اندازه رقیق یا بیش از اندازه غنی می‌تواند عملکرد موتور را تحت تأثیر قرار دهد. در مخلوط رقیق، مقدار سوخت نسبت به هوا کمتر است و در صورت خروج از محدوده مناسب، احتمال کاهش سرعت احتراق یا احتراق ناقص افزایش می‌یابد. در مخلوط غنی نیز سوخت نسبت به هوا بیشتر است و مصرف سوخت، آلایندگی و شرایط حرارتی موتور ممکن است تغییر کنند. بنابراین، افزایش مقدار سوخت همیشه به معنای افزایش گشتاور نیست و نتیجه به شرایط کاری و محدوده عملکرد موتور بستگی دارد.

در شبیه‌سازی، تغییر نسبت هوا به سوخت می‌تواند برای بررسی حساسیت گشتاور لحظه‌ای به کیفیت مخلوط قابل احتراق استفاده شود. مقایسه پاسخ موتور در نسبت‌های مختلف، در صورت ثابت نگه داشتن سایر شرایط، اطلاعات مناسبی درباره تأثیر ترکیب مخلوط بر رفتار موتور ارائه می‌دهد.

۳. تأثیر زمان‌بندی جرقه‌زنی

زمان‌بندی جرقه‌زنی تعیین می‌کند که شمع در چه موقعیتی از چرخه کاری، مخلوط هوا و سوخت را مشتعل کند. این زمان معمولاً نسبت به زاویه میل‌لنگ بیان می‌شود. انتخاب زمان مناسب جرقه اهمیت زیادی دارد؛ زیرا فرآیند احتراق به زمان مشخصی برای گسترش شعله و افزایش فشار داخل سیلندر نیاز دارد.

اگر جرقه‌زنی بیش از اندازه زودهنگام باشد، افزایش فشار ممکن است پیش از رسیدن پیستون به موقعیت مناسب رخ دهد و کار فشرده‌سازی را افزایش دهد. در مقابل، اگر جرقه‌زنی بیش از اندازه دیرهنگام انجام شود، بخش مهمی از افزایش فشار پس از موقعیت مطلوب پیستون اتفاق می‌افتد و امکان تبدیل انرژی احتراق به کار مکانیکی مفید کاهش می‌یابد.

در نتیجه، زمان‌بندی جرقه بر مقدار و شکل موج گشتاور لحظه‌ای اثر می‌گذارد. تغییر این پارامتر در مدل می‌تواند نشان دهد که چگونه جابه‌جایی زمان احتراق نسبت به زاویه میل‌لنگ، پاسخ مکانیکی موتور را تغییر می‌دهد. البته مقدار بهینه زمان جرقه به سرعت موتور، بار، نسبت هوا به سوخت و مشخصات احتراق وابسته است و نمی‌توان یک مقدار ثابت را برای تمام شرایط کاری مناسب دانست.

بررسی نتایج شبیه‌سازی موتور

نتایج شبیه‌سازی این مدل امکان بررسی رفتار موتور در طول راه‌اندازی و هنگام ادامه کار را فراهم می‌کنند. نمودارهای خروجی را می‌توان برای تحلیل تغییرات سرعت دورانی، پاسخ گشتاور و رفتار اجزای سیستم در طول زمان یا نسبت به زاویه میل‌لنگ بررسی کرد. از آنجا که مدل دارای احتراق‌های متوالی است، انتظار می‌رود پاسخ گشتاور دارای تغییرات دوره‌ای باشد؛ هرچند شکل دقیق نمودار به پارامترهای مدل و تنظیمات شبیه‌سازی بستگی دارد.

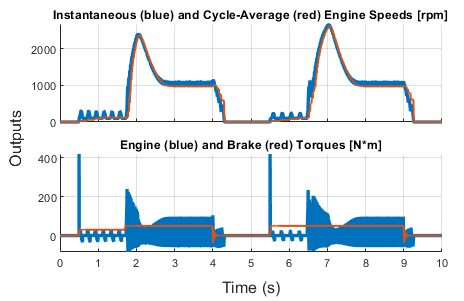

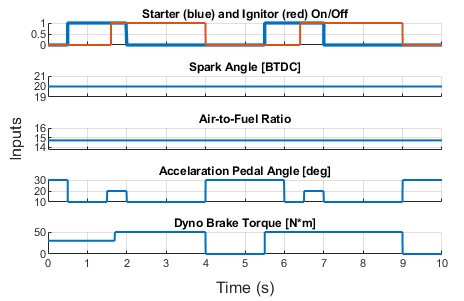

تصویر زیر یکی از نمودارهای نتایج شبیه‌سازی را نشان می‌دهد. برای تفسیر دقیق آن باید به نام سیگنال‌ها، واحدهای محورها، بازه زمانی و شرایط اولیه مدل توجه کرد. بدون بررسی این مشخصات، نمی‌توان مقادیر عددی مشخصی برای گشتاور یا سرعت موتور از روی مدل استخراج کرد.

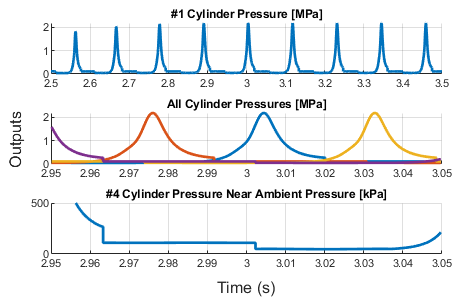

در تحلیل نتایج، یکی از موارد مهم بررسی تغییرات سرعت میل‌لنگ در زمان راه‌اندازی است. در ابتدای فرآیند، استارتر انرژی مکانیکی لازم برای چرخش میل‌لنگ را تأمین می‌کند. پس از آغاز احتراق، گشتاور موتور احتراق داخلی به این فرآیند کمک می‌کند و ممکن است سرعت دورانی افزایش یابد. هنگامی که موتور بتواند مستقل از استارتر کار کند، روند تغییر سرعت به توازن گشتاور تولیدی، بار مکانیکی و تلفات وابسته خواهد بود.

نمودار گشتاور نیز می‌تواند اطلاعاتی درباره نوسانات ناشی از احتراق ارائه دهد. در موتور چهارسیلندر، گشتاور حاصل از هر سیلندر به‌صورت متوالی به مجموعه میل‌لنگ منتقل می‌شود. ازاین‌رو، گشتاور لحظه‌ای ممکن است در اطراف مقدار متوسط خود نوسان داشته باشد. مقدار و شدت این نوسانات به طراحی موتور، زمان‌بندی احتراق، شرایط بار، سرعت دورانی و پارامترهای دینامیکی سیستم بستگی دارد.

مقایسه نمودارهای مربوط به سرعت و گشتاور به درک بهتر عملکرد موتور کمک می‌کند. برای مثال، افزایش گشتاور خالص می‌تواند با افزایش شتاب زاویه‌ای همراه باشد؛ در حالی که کاهش گشتاور خالص ممکن است موجب کاهش شتاب یا حتی کاهش سرعت دورانی شود. البته سرعت موتور تنها به گشتاور لحظه‌ای وابسته نیست و اینرسی دورانی، بار متصل و گشتاورهای مقاوم نیز در تعیین پاسخ آن نقش دارند.

از سوی دیگر، بررسی لحظه‌ای که استارتر از مدار مکانیکی خارج می‌شود، می‌تواند برای ارزیابی عملکرد سامانه راه‌اندازی مفید باشد. در این مرحله، لازم است موتور توانایی ادامه چرخش را بدون کمک استارتر داشته باشد. اگر احتراق‌ها پایدار باشند و گشتاور تولیدی برای غلبه بر مقاومت‌ها کافی باشد، موتور می‌تواند به کار خود ادامه دهد.

نکات مهم در تنظیم و اجرای شبیه‌سازی

برای دستیابی به نتایج قابل اعتماد، لازم است پارامترهای اولیه مدل و تنظیمات حل‌گر به‌درستی انتخاب شوند. در مدل‌های وابسته به زاویه میل‌لنگ، تغییرات سریع ناشی از احتراق و برهم‌کنش اجزای مکانیکی می‌توانند بر دقت عددی شبیه‌سازی اثر بگذارند. بنابراین، انتخاب گام زمانی مناسب و بررسی همگرایی نتایج اهمیت دارد.

• شرایط اولیه: سرعت اولیه اجزای دورانی، وضعیت استارتر و شرایط اولیه احتراق باید مطابق با سناریوی مورد بررسی تنظیم شوند.
• پارامترهای موتور: حجم جابه‌جایی، تعداد سیلندرها، مشخصات دینامیکی و پارامترهای مرتبط با تولید گشتاور باید با ساختار مدل سازگار باشند.
• پارامترهای احتراق: وضعیت تزریق سوخت، نسبت هوا به سوخت و زمان‌بندی جرقه بر رفتار گشتاور اثر می‌گذارند و باید با دقت بررسی شوند.
• رفتار کلاچ یک‌طرفه: جهت انتقال گشتاور و شرایط آزاد شدن کلاچ باید به‌درستی مدل‌سازی شوند تا استارتر پس از روشن شدن موتور تحت تأثیر چرخش موتور قرار نگیرد.
• گام زمانی و دقت حل‌گر: برای ثبت نوسانات سریع گشتاور، لازم است تفکیک زمانی کافی وجود داشته باشد. گام زمانی بیش از اندازه بزرگ می‌تواند بعضی از تغییرات سریع را به‌خوبی نشان ندهد.
• بررسی واحدها: زاویه میل‌لنگ ممکن است بر حسب درجه یا رادیان نمایش داده شود و سرعت زاویه‌ای نیز معمولاً با واحد رادیان بر ثانیه یا دور بر دقیقه بیان می‌شود. توجه به واحدها برای تفسیر صحیح نمودارها ضروری است.

همچنین، در صورت مقایسه چند اجرای مختلف، بهتر است تنها یک پارامتر در هر بار تغییر داده شود و سایر شرایط ثابت باقی بمانند. برای مثال، می‌توان ابتدا اثر زاویه دریچه گاز بر گشتاور را بررسی کرد و سپس با بازگرداندن سایر پارامترها به مقادیر مرجع، اثر تغییر زمان‌بندی جرقه را تحلیل کرد. این روش امکان تشخیص بهتر علت تغییرات مشاهده‌شده را فراهم می‌سازد.

کاربردهای مهندسی مدل موتور با تحلیل زاویه میل‌لنگ

مدل‌سازی موتور با قابلیت محاسبه گشتاور لحظه‌ای در حوزه‌های مختلف مهندسی کاربرد دارد. یکی از کاربردهای اصلی آن، بررسی فرآیند راه‌اندازی موتور و ارزیابی هماهنگی میان استارتر و موتور احتراق داخلی است. با استفاده از این مدل می‌توان رفتار دینامیکی موتور را از حالت سکون تا مرحله کار مستقل مطالعه کرد.

کاربرد دیگر، بررسی نوسانات گشتاور و تأثیر آن بر سامانه انتقال قدرت است. گشتاور متغیر موتور می‌تواند موجب ایجاد بارهای دینامیکی در چرخ‌دنده‌ها، کلاچ‌ها، شفت‌ها و سایر اجزای انتقال قدرت شود. آگاهی از این نوسانات برای ارزیابی عملکرد مکانیکی، تحلیل ارتعاشات پیچشی و انتخاب مناسب اجزای سیستم اهمیت دارد.

از این مدل همچنین می‌توان برای مطالعه اثر پارامترهای کنترلی بر پاسخ موتور استفاده کرد. تغییر دریچه گاز، نسبت هوا به سوخت یا زمان‌بندی جرقه می‌تواند گشتاور و سرعت دورانی را تغییر دهد. تحلیل این تغییرات به درک ارتباط میان کنترل احتراق و عملکرد مکانیکی موتور کمک می‌کند و می‌تواند مبنایی برای توسعه راهبردهای کنترلی دقیق‌تر باشد.

در حوزه آموزش نیز چنین شبیه‌سازی‌ای ارزش زیادی دارد؛ زیرا ارتباط میان فرآیند احتراق، تولید گشتاور، چرخش میل‌لنگ و عملکرد استارتر را در یک مدل یکپارچه نشان می‌دهد. دانشجویان می‌توانند به‌جای بررسی جداگانه هر جزء، رفتار کل سیستم را در قالب یک فرآیند دینامیکی مشاهده و تحلیل کنند.

جمع‌بندی

شبیه‌سازی موتور چهارسیلندر، چهارزمانه، بنزینی و تنفس طبیعی با حجم جابه‌جایی ۲ لیتر، نمونه‌ای از کاربرد مدل‌سازی دینامیکی برای بررسی عملکرد موتورهای احتراق داخلی است. ویژگی مهم این مدل، محاسبه گشتاور لحظه‌ای بر اساس زاویه میل‌لنگ است؛ قابلیتی که امکان بررسی نوسانات گشتاور ناشی از احتراق‌های متوالی و تحلیل دقیق‌تر رفتار مکانیکی موتور را فراهم می‌کند.

در فرآیند راه‌اندازی، موتور استارتر ابتدا میل‌لنگ را به حرکت درمی‌آورد. سپس تزریق سوخت و جرقه‌زنی موجب آغاز احتراق می‌شوند و با افزایش گشتاور تولیدی موتور، شرایط برای ادامه چرخش مستقل فراهم می‌شود. کلاچ یک‌طرفه در این میان نقش مهمی در جلوگیری از انتقال گشتاور برگشتی به استارتر ایفا می‌کند. پس از آنکه موتور به شرایط مناسب رسید، استارتر خاموش می‌شود و موتور با اتکا به احتراق‌های متوالی به کار خود ادامه می‌دهد.

همچنین، امکان کنترل گشتاور با تغییر دریچه گاز، نسبت هوا به سوخت و زمان‌بندی جرقه، این مدل را به ابزاری مناسب برای بررسی اثر پارامترهای کنترلی بر عملکرد موتور تبدیل می‌کند. تحلیل نمودارهای سرعت، گشتاور و رفتار اجزای راه‌انداز می‌تواند شناخت دقیق‌تری از دینامیک موتور و شرایط گذار از راه‌اندازی به کار پایدار فراهم سازد. در مجموع، این شبیه‌سازی در Matlab و Simscape Driveline می‌تواند برای آموزش، تحلیل مهندسی و مطالعه رفتار موتورهای احتراق داخلی و سامانه‌های انتقال قدرت مورد استفاده قرار گیرد.
